GCB14-同步带线性模组滑台
|
在线客服
类型 : GCB系列
品牌 : 高工
底座宽度 : 135mm
组合高度 : 91mm
有效行程 : 可定制
滑台总长 : 各种款式搭建
表面处理 : 白色/黑色
导轨型号 : EGH15
重复定位精度 : ±0.04mm
产品详情

一、滚珠丝杠型直线滑台

  1、铝型材。铝型材直线模组外观设计漂亮、设计构思合理、刚性好、功能牢靠,是组合机床和自动线较理想的根底 动力部件动态功能好。刚度高,热变形小,进给安全性高,因此保证了 生产加工状况下(负荷下)的实践精密度。

  2、滚珠丝杠直线滑台是将反转运动转化成为直线运动,或将直线运动转化成为反转运动的理想的产品。滚珠丝杠由螺杆、螺母和滚珠组成。滚珠丝杠直线滑台的功能是将自动旋转运动转化成直线运动,也是滚珠螺丝的进一步延伸和进行,此项进行的重要性意义就是说将轴承从滚动运作变为滑动运作。由于有着不大的摩擦阻力,滚珠丝杠被广泛运用于各类机械设备和仪器仪表。可在高负荷的状况下进行高精度的直线运动。

  3、直线导轨。又被称为滑轨、线性导轨、线性滑轨,适用于直线往复运动情况,有着比直线轴承更高的额定负载, 同时可以负责必定的扭矩,滚珠丝杠直线滑台可在高负荷的状况下进行高精度的直线运动。结构,精度高;精密级滑轨板。

二、同步皮带型直线滑台

  同步带型直线滑台主要组成由: 传动带、线性导轨、铝型材、联轴器、马达、光电开关等。传动带安裝在两边的传动轴,其间当做动力输入轴,在传动带上固定一块适用于增加机器设备工件的导轨滑块。当有输入时,根据股动传动带进而导轨滑块运动。

  同步带型直线滑台精密度在于其间的传动带质量和组合中的生产加工过程,动力输入的控制对其精密度同时会产生影响,精密度一般高于0.1mm因此对不同的生产工艺请求,采用各自要求的同步皮带型,可以控制产品成本。可以根据不同的负荷要求挑选增加刚性滑轨来进步刚性。不同规范负荷上限不同。

  一般根据特定的设计构思,在其一边可以控制传动带运动的松紧,便捷机器设备在生产过程中的调节,同步皮带型直线滑台的松紧控制均在左右边,一般采用螺丝控制。

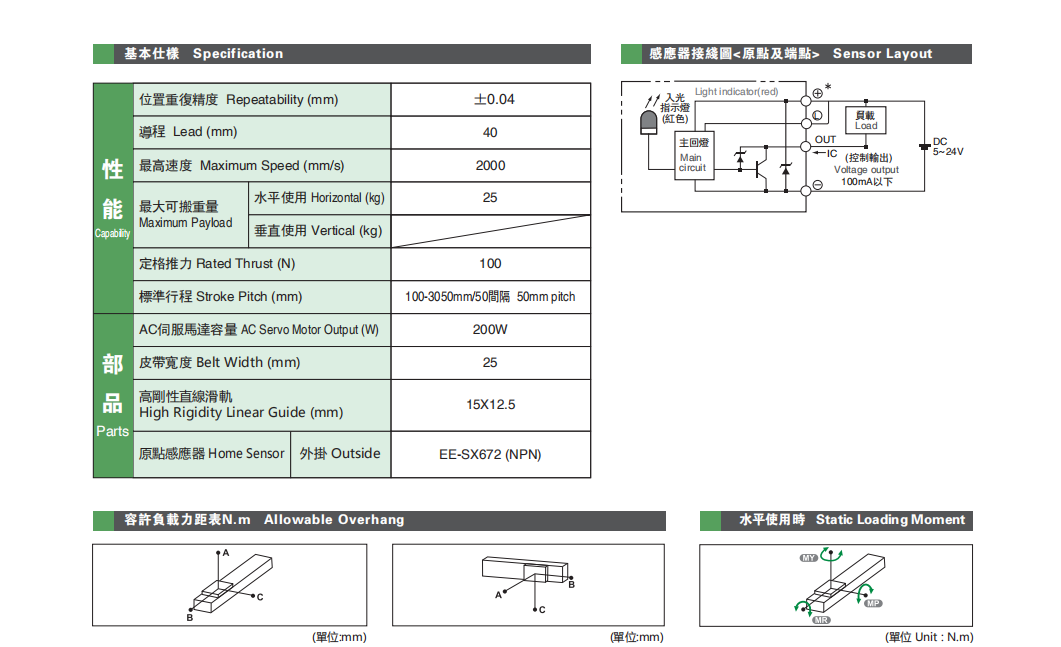

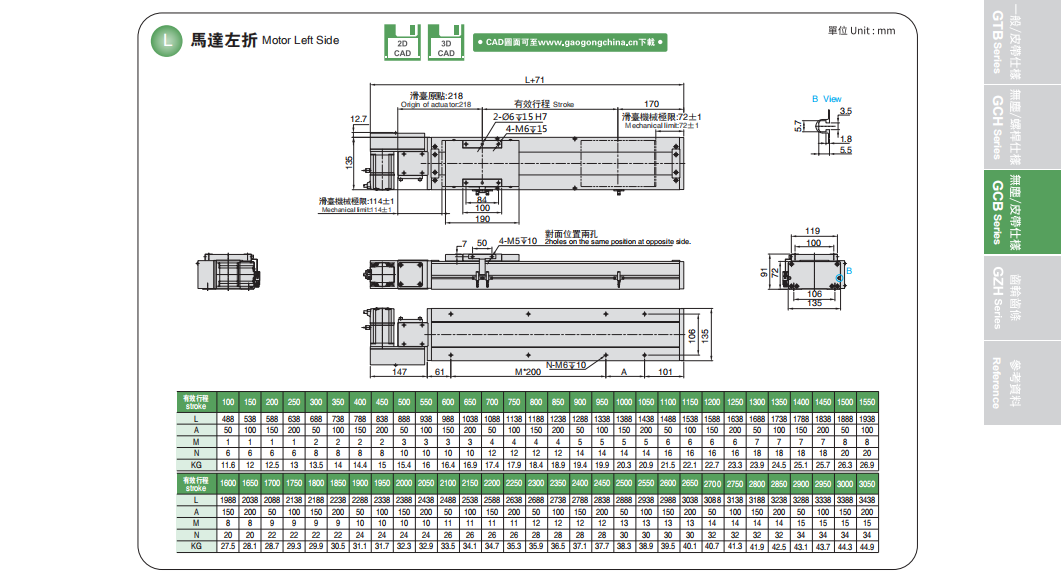

基本仕樣Specification


Capaoliy

位置重復精度Repeatability(mm)

土0.04

導程Lead(mm)

40

最高速度MaximumSpeed(mm/s)

2000

最大可搬重量

MaximumPayload

水平使用Horizontal(kg)

25

垂直使用Vertical(kg)


定格推力RatedThrust(N)

100.

標準行程StrokePitch(mm)

100-3050mm/50間隔50mmpitch

Parts

AC伺服馬達容量ACServoMotorOutput(W)

200W

皮带宽度BeltWidth(mm)

25

高剛性直線滑軌

HighRigidityLinearGuide(mm)

15X12.5

原點感應器HomeSensor

外掛Outside

EE-SX672(NPN)


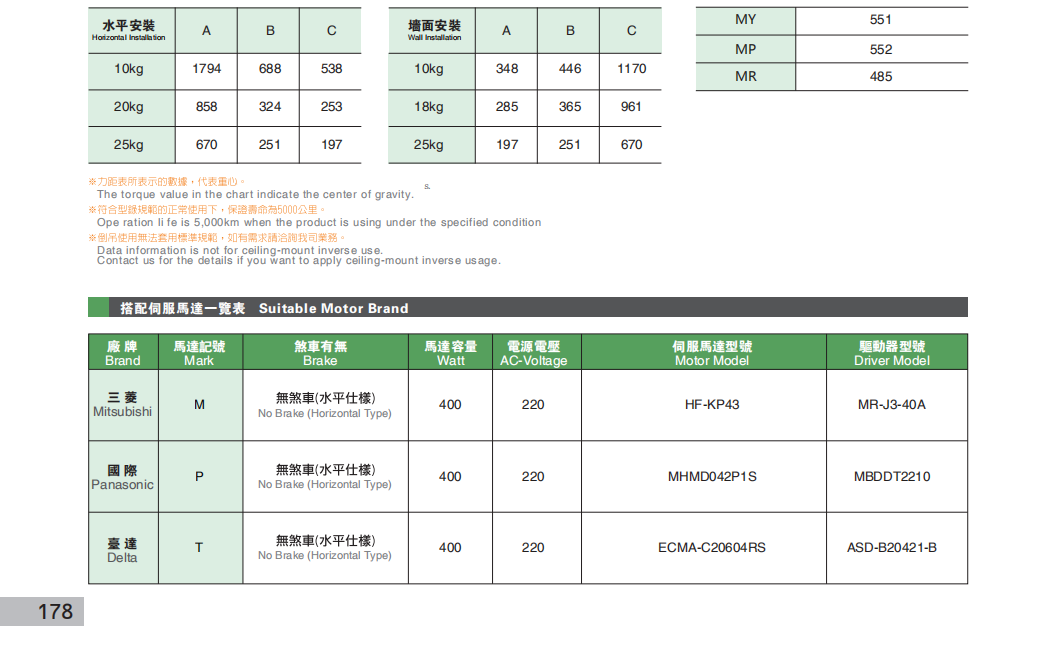

容許負载力距表N.m Allowable Overhang


水平安装

(單位mm)

水平安装

Hotzontalinetalation

A

B

C

10kg

1794

688

538

20kg

858

324

253

25kg

670

251

197




墙面安裝




                              (單位:mm)

墙面安裝

Wa

lIinsalahion

A

B

C

10kg

348

446

1170

18kg

285

365

961

25kg

197

251

670



水平使用時Static Loading Moment




  • MY

  • 110

  • MP

  • 110

  • MR

  • 120










※力距表所表示的數據,代表重心。

The torque value in the chart indicate the center of gravity.

※符合型錄規範的正常使用下,保證壽命為5000公里。

Ope ration li fe is 5,000km when the product is using under the specified condition

※倒吊使用無法套用標準規範,如有需求睛洽询我司業務。

Data information is not for. ceiling-mount inverse use.

Contact us for the details if you want to apply ceiling-mount inverse usage.


搭配伺服馬達一跪表Suitable Motor Brand


廠牌

Brand

馬達杞號

Mark

煞車有無

Brake

馬達容量

Watt

電源電壓

AC-Voltage

伺服馬達型號

MotorModel

  驅動器型號

DriverModel

三菱

Mitsubishi

M

無煞車(水平仕樣)

NoBake(HorizontalType)

400

220

HF-KP43

MR-J3-40A

國際

Panasonic

P

無煞車(水平仕樣)

NoBake(HorizontalType)

400

220

MHMD042P1S

MBDDT2210

壹達

Delta

T

無煞車(水平仕樣)

NoBake(HorizontalType)

400

220

ECMA-C20604RS

ASD-B20421-B
