解决“大、长、重、快”直线运动：齿轮齿条滑台的工程级解决方案

解决“大、长、重、快”直线运动：齿轮齿条滑台的工程级解决方案

齿轮齿条滑台是一种重型、长行程的直线传动机构，其核心用途是在需要大推力、超长行程、高速度，但对绝对精度要求相对宽松的工业场景中，替代精密的滚珠丝杆滑台。

一、 核心应用领域

1. 大型加工设备（重载、长行程）

• 激光切割/等离子切割机：驱动切割头在数米至数十米长的板材上进行高速、连续的切割作业。齿轮齿条提供所需的长行程、高速度和足够的刚性。

• 大型龙门铣床/加工中心：作为X轴或Y轴驱动，移动重型龙门架或工作台，进行大型工件（如模具、航空航天部件）的加工。

• 水射流切割机：与激光切割类似，驱动高压水刀头进行大尺寸材料的切割。

2. 物料搬运与自动化仓储（长行程、可靠性）

• 自动化立体仓库堆垛机：驱动堆垛机在高达数十米的货架通道内高速、精准地水平行走，存取货物。

• 重型生产线输送与定位：在汽车、重型机械装配线上，移动和定位大型工件或装配平台。

• 大型舞台机械设备：驱动舞台升降、平移等大型机械装置，要求运行平稳、可靠、行程长。

3. 检测与测量系统（大跨度、稳定性）

• 大型坐标测量机门架：驱动测量探头在大型工件（如汽车车身、飞机骨架）上进行三维尺寸检测。

• 非接触式扫描测量站：用于扫描风电叶片、船体等超大型工件。

• 视觉检测系统龙门架：在玻璃、板材等大面积产品上方驱动相机进行自动化视觉检测。

4. 其他专业领域

• 航空航天：用于风洞试验中的模型定位系统、卫星天线驱动装置等。

• 轨道交通：用于列车检修库内的移动式作业平台。

• 船舶制造：驱动焊接机、切割机在船体上沿长直焊缝移动。

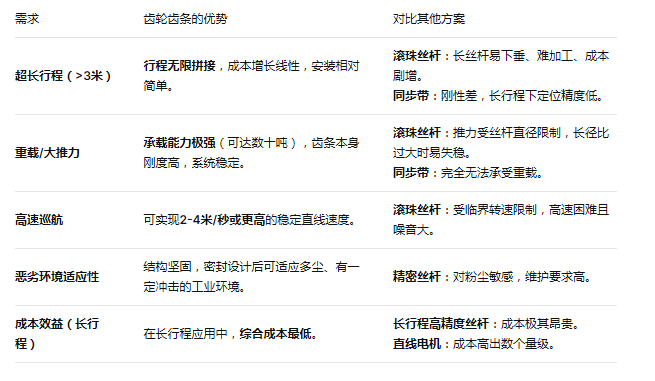

二、 为什么在这些场景下选用齿轮齿条？

与滚珠丝杆、同步带等传动方式相比，齿轮齿条在以下需求中具有不可替代的优势：

三、 典型应用图示（概念）

// 激光切割机 (龙门式)
      [激光切割头]
           |
    -------[齿轮齿条驱动]------- (X轴长行程移动)
    |                           |
[坚固龙门架]               [坚固龙门架]
    |___________________________|
         (大型工件台面)

// 立体仓库堆垛机
    [高耸货架]    [堆垛机]-->[齿轮齿条驱动]   [高耸货架]
    ||||||||    |      |                 ||||||||
    ||||||||    |------| (在轨道上水平高速行走) ||||||||

四、 不适用齿轮齿条的场景

• 需要微米级超高精度定位的场合（应选滚珠丝杆或直线电机）。

• 空间极度紧凑、需要轻量化设计的场合（应选同步带模组或紧凑型丝杆模组）。

• 要求运行极其安静、无振动的洁净室或实验室环境（齿轮啮合有噪音，应选直线电机）。

• 短行程、中小负载的通用自动化场合（滚珠丝杆性价比更高）。

总结：齿轮齿条滑台是解决“大、长、重、快”直线运动需求的工程级解决方案。它是大型装备、重工行业和自动化物流领域的“骨骼”与“肌肉”，侧重于在宏观尺度上提供可靠、强劲且经济的动力，而非微观尺度上的极致精密。
