紧凑空间内的精密掌控者：标准十字运动平台

紧凑空间内的精密掌控者：标准十字运动平台

十字滑台是工业自动化中最经典、最基础的二维精密定位平台。它由两个独立的直线模组（通常是X轴和Y轴）以垂直叠加的方式组合而成，形成一个可以覆盖一个矩形平面的运动系统。

以下为您深入解析其细节与特点。

一、 核心结构与细节

十字滑台的核心是两层运动机构的精密叠加：

1. 下层滑台（基座/通常为X轴）：

   • 通常作为底座，行程较长。其滑块上安装有整个上层滑台的底座板。

   • 负责整个系统在一个方向上的长距离移动。

2. 上层滑台（通常为Y轴）：

   • 安装在下层滑台的滑块上，与下层运动方向垂直。

   • 其滑块上安装工作台面或执行器（如相机、激光头、点胶阀）。

   • 负责在垂直方向上的移动。

3. 驱动与传动方式：

   • 丝杆驱动型：使用滚珠丝杆，精度高（可达±0.01mm）、刚性好、负载大，但速度相对较慢。是高精度作业的主流选择。

   • 同步带驱动型：使用同步带和同步轮，速度快（可达2m/s以上）、成本低、行程可做很长，但精度和刚性较低，有弹性。适用于高速轻载的取放、搬运。

   • 直线电机驱动型：速度和精度最高，但成本极其昂贵。用于半导体、高端检测等顶尖领域。

4. 导向与支撑：

   • 每一层都依赖自身的直线导轨（或光轴）来保证运动精度和承载能力。

   • 下层导轨需承受上层滑台的全部重量和运动惯性。

二、 核心特点与优势

1. 结构紧凑，节省空间

   • 采用垂直叠加方式，充分利用Z向空间，在XY平面上的投影面积几乎等于其行程范围，占地面积小。

2. 模块化设计，灵活性强

   • 可由标准化的单轴模组快速组合而成，易于定制不同行程、精度和负载的型号。维护时也可单独拆卸某一层。

3. 高精度与高重复性

   • 特别是丝杆驱动型，通过精密的机械加工和装配，可以实现微米级的定位精度，非常适合精密加工、检测和装配。

4. 负载能力较强

   • 两层结构刚性较好，且工作台面位于上层滑块中心，受力均匀，能稳定承载一定重量的工件或工具。

三、 核心局限与挑战

1. 运动质量大，动态性能受限

   • 下层（X轴）电机需要驱动整个上层（Y轴）的全部质量（包括电机、模组、负载）。这导致X轴的运动惯量大，限制了其加速度和最高速度，也更容易产生振动。

2. 精度叠加误差

   • 末端执行器的定位精度是X轴和Y轴精度的矢量叠加。任何一层的误差（如垂直度误差、平面度误差）都会影响最终的综合精度。

3. 非对称刚性

   • 由于结构叠加，在X和Y两个方向上的刚性并不完全相同，通常下层（X轴）的刚性更强。

4. 行程受限

   • 受限于机械结构的稳定性和刚性，十字滑台的行程通常不会太大（单个方向一般在几百毫米以内），否则会变得非常笨重且性能下降。

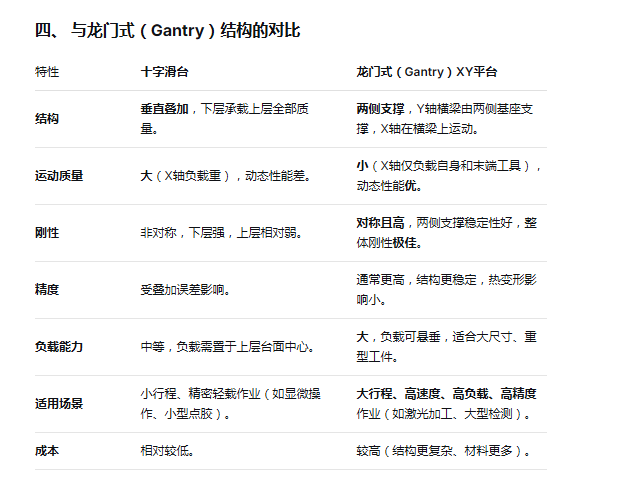

五、 主要应用场景

十字滑台因其紧凑和经济的特性，广泛应用于需要小范围、精密二维定位的场合：

1. 视觉检测：相机在电路板、精密零件上方进行定点或扫描拍摄。

2. 精密点胶与涂覆：在小型PCB或手机零部件上进行微量点胶。

3. 小型激光加工：如小型激光打标、雕刻。

4. 生物医疗与实验室自动化：显微镜自动载物台、样品移液分液工作站。

5. 精密装配：小型元器件的拾取和放置。

总结

十字滑台是二维定位中“经济实用”的经典解决方案。它以简洁的叠加结构和较低的初始成本，很好地满足了中小行程、中等精度的自动化需求。然而，其动态性能的先天不足和精度叠加的局限性，使其在面对大行程、高速度、高负载或极高精度的任务时，往往会让位于性能更优的龙门式结构或直线电机平台。选型时，必须仔细评估负载、行程、速度与精度的综合要求，避免其结构短板成为系统瓶颈。
