双驱龙门（Dual-Drive Gantry）是高端精密运动平台中的一种先进结构。它通过在龙门架的同一根横梁（Y轴）上，配置两套独立的伺服驱动系统，来协同驱动一个共用的龙门主轴（X轴），从而实现非凡的性能。

以下是其核心细节与特点的深度解析。

一、 核心结构与工作原理

双驱龙门是对传统单驱龙门（单侧电机驱动，另一侧为从动）的革命性升级。

1. 核心构成：

   • 两套独立的驱动单元：在龙门横梁（Y轴）的两侧，各配备一套完整的驱动系统（包括伺服电机、驱动器、反馈装置）。

   • 一根共用负载横梁：即主轴（X轴），其上安装执行器（如激光头、点胶阀）。该横梁的两端分别与两侧的驱动滑块刚性连接。

   • 高精度反馈系统：这是双驱的“神经中枢”。除常规的直线轴位置反馈外，关键在于增加了对横梁转角（扭摆误差）的高分辨率实时测量，通常使用高精度角度编码器或双读数头光栅系统。

   • 高级运动控制器：作为“大脑”，它不仅处理位置指令，更核心的功能是运行双轴动态同步算法，实时比较两侧位置，并快速调整输出以消除同步误差。

2. 工作模式：

   • 同步运动：控制器指令两侧电机严格同步运行，驱动龙门横梁做纯净的直线运动。

   • 动态纠偏：当因外力干扰、负载不均或机械磨损导致两侧出现微小不同步时，反馈系统立即检测到横梁的扭转变形，控制器瞬间计算并输出补偿力矩，强制两侧回归同步。

二、 核心特点与优势

1. 超高的动态刚性、精度与稳定性

   • 核心优势。双驱系统能主动、实时地抑制横梁的扭摆变形，这是单驱龙门完全无法做到的。即使在高速急停或非对称负载下，也能保持横梁的平直，确保末端执行器的定位精度和轨迹精度。

2. 巨大的有效负载与扭矩承受能力

   • 由于驱动点分布在横梁最外侧，且是主动控制，其抵抗偏心力矩和倾覆力矩的能力极强。允许负载重心大幅度偏离中心而不影响性能，极大地扩展了机械设计自由度。

3. 优异的抗干扰与纠偏能力

   • 系统能自动补偿由导轨磨损、摩擦力不均匀、外部冲击等引起的误差，具备自校正能力，长期运行稳定性远超单驱结构。

4. 潜在的高速度与高加速度

   • 两侧同时出力，可提供更大的总推力。但速度上限更多受限于机械结构（如横梁刚度）和控制带宽。

三、 核心挑战与缺点

1. 极高的系统复杂度与成本

   • 需要两套高端伺服驱动和反馈装置，以及极其复杂的运动控制算法和调试软件。总成本远高于单驱系统。

2. 调试与维护门槛高

   • 双轴同步参数的整定（如刚性、同步误差容限）需要深厚的经验。机械安装的平行度、两侧摩擦力的匹配要求也更为苛刻。

3. “虚轴”控制风险

   • 双驱在控制器中通常被视作一个“虚拟主站轴”和一个“虚拟从站轴”。若同步控制算法或反馈失效，两侧可能发生“打架”，造成严重机械损伤，因此需要完善的安全保护机制。

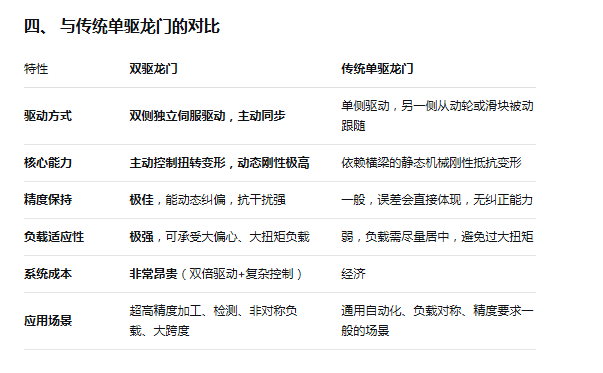

五、 主要应用场景

双驱龙门是解决高端、苛刻运动控制问题的方案，常见于：

1. 超精密加工与检测：大型PCB激光直接成像设备、OLED面板激光切割/修复、航空航天复合材料铺丝机。

2. 高动态非对称负载：大型机器人末端执行器、抓取形状不规则的重型工件。

3. 大跨度、高精度平台：光伏面板检测设备、大型平板显示器检测机，其中横梁跨度常超过2米，对刚性要求极高。

4. 科研与特种设备：风洞试验机构、大型天文望远镜的快速转向镜驱动。

总结

双驱龙门代表了追求极致运动性能的技术路线。 它通过增加一倍的硬件成本和指数级增长的控制复杂度，换来了对抗物理变形能力的质的飞跃。它不是通用解决方案，而是针对那些单驱龙门在精度、刚性或负载适应性上已触及天花板的顶级应用的“终极答案”。选择双驱，意味着选择了最高的性能标杆，同时也必须接纳其高昂的成本与技术维护挑战。
