磁轴式直线电机（也称为轴式直线电机或圆筒型直线电机）是一种结构独特的直线电机，它将永磁体和线圈都以同轴方式排列，外观类似一个“圆筒”。

下面为您深入解析这种设计的核心细节与特点。

一、 核心结构与工作细节

您可以将其理解为将无铁芯平板直线电机的动子和定子卷曲成一个圆柱体：

1. 动子（forcer）：通常是环形线圈绕组，内部无铁芯，封装在圆柱形外壳内。它是可运动的部分，直接套在磁轴上。

2. 定子（磁轴）：是一根坚固的钢棒，表面沿轴向精密粘贴着一系列环形永磁体，磁极按N-S-N-S交替排列。它是固定不动的部分。

3. 工作原理：当三相电流通入动子线圈时，产生的磁场与磁轴的永磁场相互作用，产生轴向的洛伦兹力，从而驱动动子沿磁轴做直线运动。

4. 辅助结构：

   • 导向与支撑：磁轴本身不具备导向功能。动子通常需要外部的直线轴承、滑动衬套或搭配外部直线导轨来承受径向负载和扭矩，保证平稳运动。

   • 散热：线圈发热需通过外壳传导，通常需要自然冷却或风冷。

二、 核心特点与优势

1. 结构极其紧凑，节省空间

   • 最大的优势。采用同轴设计，将磁场和推力都集中在一条线上，径向尺寸非常小，非常适合在狭窄空间内安装。

2. 无齿槽效应，运动平滑

   • 动子线圈为无铁芯设计，与磁轴间无吸引力，且不存在齿槽力，可实现极其平滑的运动，低速性能优异。

3. 零磁吸力，易于安装

   • 动子与磁轴之间没有径向磁吸力，安装时只需考虑机械对齐，比有铁芯平板电机简单得多。

4. 高加速度

   • 动子质量相对较轻（特别是小规格型号），能实现很高的加速度。

5. 密封防护性天生良好

   • 圆柱形结构容易实现动态密封，只需在动子两端安装密封圈，即可达到较高的防尘、防水（IP等级），适合恶劣环境。

三、 核心局限与挑战

1. 推力密度较低，散热受限

   • 受限于圆柱形空间，线圈的铜填充率有限，且散热路径不佳，因此单位尺寸的持续推力较小，容易过热，通常不适合大功率、长期重载任务。

2. 无自承重能力，需额外导向

   • 必须搭配外部导向机构（如直线轴承或导轨）来承受任何径向力或力矩。这增加了系统复杂性和成本，也可能引入额外的摩擦和间隙。

3. 行程受限制，拼接困难

   • 磁轴的长度和刚性限制了单根行程，通常不超过1-2米。长行程需要复杂且难以保证精度的磁轴对接，因此不适合超长行程应用。

4. 成本考量

   • 虽然电机本身可能比同推力平板电机便宜，但加上必须的精密导向系统后，整体方案成本可能不占优势。

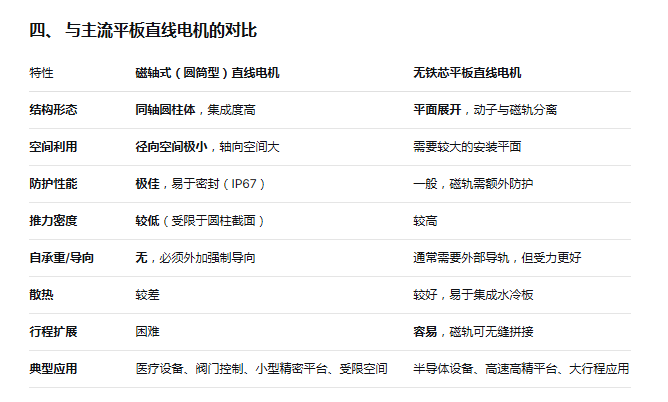

五、 主要应用场景

其特点决定了它适用于空间受限、需要洁净或密封、且负载与行程不大的精密场合：

1. 医疗与生命科学：手术机器人的关节驱动、呼吸阀控制、移液器、DNA测序仪。看重其紧凑、平滑、易密封。

2. 半导体与电子：晶圆针测台、精密对位平台的小行程微调轴。

3. 工业阀门控制：替代气动/液压缸，实现电动阀门的快速、精确开闭控制。

4. 光学与测量：镜头对焦、反射镜的快速微动调整。

总结

磁轴式直线电机是直线电机家族中一个“精巧的利基产品”。它以牺牲推力密度和行程扩展能力为代价，换来了无与伦比的紧凑性、易密封性和平滑运动。它并非追求极限性能的选择，而是在空间和防护要求极为苛刻的特定应用中的最优甚至唯一解。选型时，必须将其推力-速度曲线与热限制以及整个导向系统的综合成本一并考虑。
