力控电缸是传统电缸在功能和应用上的一次重要升级。它不仅仅是实现精确的位置和速度控制，更重要的是能实现高精度、高响应性的力/力矩控制。下面我将从细节和核心特点两方面进行详细解析。

一、 核心细节与构成

力控电缸并非简单地给普通电缸加一个压力传感器，而是一套高度集成的机电一体化系统。

1. 核心硬件构成：

   • 伺服电机与驱动器： 提供动力和基础的运动控制。通常使用高性能的伺服系统，以确保快速的力响应。

   • 高精度传动机构： 通常是滚珠丝杠或行星滚柱丝杠，用于将电机的旋转运动转化为精确的直线运动。

   • 力传感器： 这是力控电缸的“心脏”。通常采用应变片式传感器，安装在电缸的末端（前端）或内部传动链上。

     • 末端安装： 传感器直接位于推杆和执行器之间，测量的是最终输出到工件的力，精度最高，不受内部摩擦影响。

     • 内部安装： 传感器集成在电机或丝杠后端，测量的是驱动端的力，结构更紧凑，但可能需要补偿内部摩擦和惯性。

   • 高性能控制器： 这是“大脑”。它需要同时处理位置环、速度环和力闭环。控制器实时读取传感器的力信号，并与设定的目标力值进行比较，通过复杂的控制算法（如PID、阻抗控制、导纳控制等）快速调整电机的输出，以维持恒定的力或遵循特定的力轨迹。

2. 关键性能参数细节：

   • 力控精度： 通常可达满量程的±0.1% 到 ±1%。这是衡量其力控制准确度的核心指标。

   • 力分辨率： 能感知到的最小力的变化。

   • 力控带宽： 衡量系统对力变化响应的快慢。高带宽意味着能更快地跟上力的指令变化，对于动态力控场景（如模拟弹簧、阻尼）至关重要。

   • 过载能力： 允许短时间内承受超过额定推力的负载，保护传感器和机械结构。

二、 核心特点与优势

与传统纯位置控制电缸相比，力控电缸的特点主要体现在 “感知”与“柔顺控制” 上。

1. 真正的力闭环控制：

   • 能够设定一个精确的目标力（如50N的恒压力），并实时调整位置来维持这个力，即使工件表面有起伏或厚度不一致。

2. 实现柔顺与协作：

   • 阻抗/导纳控制： 可以模拟弹簧、阻尼器的特性。电缸的输出力与其位置/速度误差成比例关系，使执行末端表现得“柔软”且安全，非常适合人机协作场景。

   • 接触力控制： 在接触工件瞬间，可以平滑地从位置控制切换到力控制，避免刚性冲击。

3. 高度的应用灵活性：

   • 多种控制模式无缝切换： 可在同一应用中，根据需要在线切换位置控制模式、速度控制模式、力控制模式、力位混合模式。

   • 复杂的力轨迹规划： 不仅可以实现恒力，还可以实现按特定曲线变化的力（如渐增压、脉冲力等）。

4. 提升工艺质量与设备保护：

   • 通过精确的力控制，可以保证装配、压合、打磨等工艺的一致性，避免因过力损坏精密部件（如手机玻璃、电池）或欠力导致连接不牢。

   • 在发生意外碰撞时，力传感器能立即检测到异常力，触发保护性停止，保护设备和工件。

5. 简化机械设计：

   • 在许多需要恒力或限力的应用中，可以省去复杂的气动回路、压力阀、机械弹簧、离合器或气液阻尼装置，实现电气化替代，更易于编程和集成。

三、 主要应用场景

1. 精密压装与装配： 手机中框压合、轴承压装、电子元件插装。监测压装过程中的力-位移曲线，实现“智能压装”，100%检测不良品。

2. 打磨与抛光： 对复杂曲面（如汽车轮毂、家具、金属件）进行恒力打磨，保证表面处理一致性。

3. 测试与测量： 按键寿命测试、弹簧性能测试、材料压缩/拉伸测试。

4. 人机协作与医疗： 康复机器人中提供柔顺的助力或阻力；协作机器人完成精密装配。

5. 张力控制： 在卷绕、纺丝等场景中，保持材料的恒定张力。

6. 模拟与仿真： 模拟汽车悬挂、减震器的力学特性，用于测试和研发。

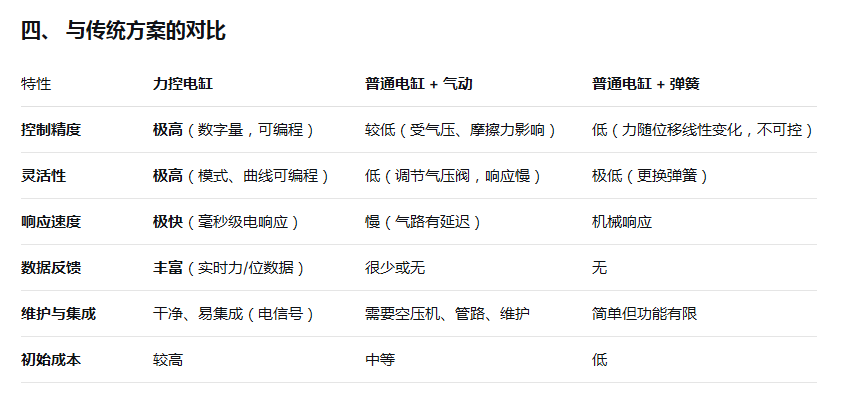

总结

力控电缸代表了精密运动控制从“盲目的硬”到“感知的柔”的发展趋势。它通过将高精度力传感与高性能伺服控制深度结合，解决了大量传统自动化中依赖操作员手感、机械结构或不稳定气动控制的难题。其核心价值在于通过软件定义物理交互行为，为高端智能制造、精密装配和协作机器人提供了不可或缺的关键技术组件。选择时，需重点关注其力控精度、带宽、过载保护以及与现有控制系统的集成便利性。
