齿轮齿条滑台：重载长行程直线驱动的工业基石
这是一种基于齿轮与齿条啮合传动的直线运动机构，以其高刚性、大推力、超长行程和环境适应性著称，是重载、长距离直线驱动领域的经典解决方案。
一、 核心结构与工作细节
齿轮齿条滑台将电机的旋转运动，通过一对啮合的齿轮与齿条，转化为刚性极强的直线运动。
核心传动副
滑台主体与导向
滑台基座：承载负载和所有运动部件的平台，通常由钢板或重型合金加工而成，结构坚固。
直线导轨：提供高精度、低摩擦的直线导向。在重载齿轮齿条滑台中，通常采用重载型线性滚柱导轨，以承受巨大的负载和颠覆力矩。
滑块/滑鞍：与导轨配合的部分，通常与滑台基座一体或刚性连接。
驱动与消隙系统（关键！）
驱动电机：通常使用高扭矩的伺服电机或减速伺服电机。
减速机：常在电机与齿轮之间配备精密行星减速机，以增大输出扭矩、匹配惯量、提高系统刚性。
消隙机构：这是齿轮齿条系统的灵魂。用于消除齿轮与齿条啮合时的反向间隙（背隙），确保双向定位精度。常见形式有：
双齿轮弹簧预紧：两个齿轮与同一齿条啮合，通过弹簧或偏心机构使其反向预紧。
双电机消隙：两台电机分别驱动两个齿轮，通过控制算法使其始终对齿条施加相反的预紧力。
斜齿/人字齿消隙：利用特殊齿形产生轴向力，通过调整机构自动补偿间隙。
润滑与防护系统

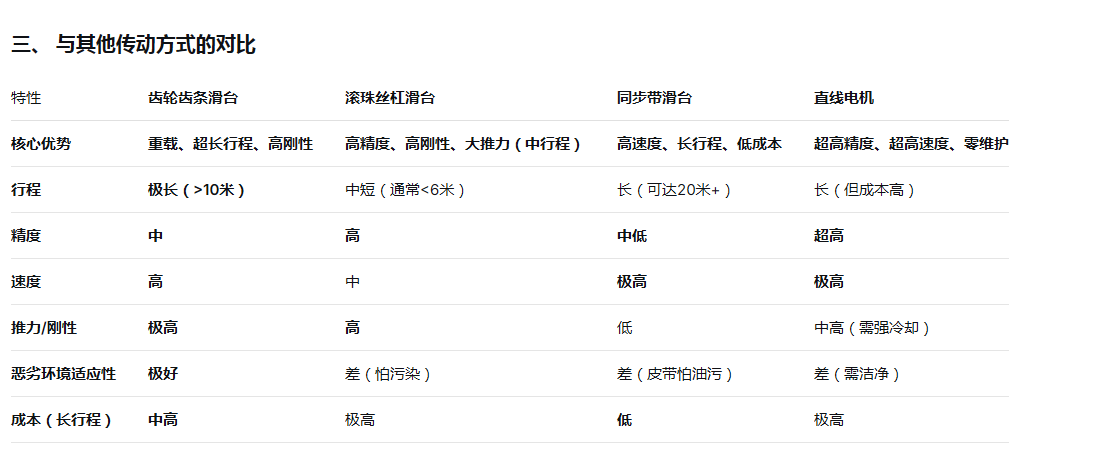

二、 核心特点与优势深度分析
四、 典型应用场景
齿轮齿条滑台是 “大、重、长” 应用的绝对统治者：
重型数控机床：龙门式加工中心、铣床、激光切割机的X/Y轴驱动。
大型物料搬运：港口起重机、自动化立体仓库堆垛机、大型喷涂生产线。
舞台与特种设备：剧院升降舞台、大型望远镜、导弹发射架的方向机。
轨道交通：动车组车体底架加工中心的移动平台。
工程机械：盾构机刀盘驱动、大型混凝土泵车臂架控制。
五、 选型与系统设计关键
负载与力矩分析：精确计算负载重量、重心、切削力/推力及产生的颠覆力矩。
精度与消隙方案选择：根据定位精度要求，决定消隙等级（标准预紧、双齿轮、双电机）。
齿条精度与安装：选择适合精度等级的齿条（如DIN 5-7级），并确保其安装基准的直线度与平行度。
润滑与防护规划：根据行程、速度、环境设计自动润滑和有效防护方案。
热补偿考虑：对于超长行程，需考虑环境温度变化对齿条节距的影响，可能需要温度传感器和软件补偿。
总结
齿轮齿条滑台是现代重工业与大型装备的“钢铁骨架”和“动力肌腱”。 它用最经典、最坚固的机械原理，解决了在宏大尺度上驱动庞然大物并保持可靠与高效的根本性难题。选择齿轮齿条，意味着您正在构建一个对精度有合理要求，但对力量、距离和可靠性有极致追求的工业级系统。它的价值体现在数十年如一日地稳定驱动那些最重要的重型装备。
