ZR通常指代一种紧凑型、高精密、无铁芯直线电机，是现代直驱技术中面向高动态响应、超平滑运动应用的尖端选择。

一、 核心概念与命名

• ZR：这个命名常见于行业领导品牌（如科尔摩根Kollmorgen的“ZR”系列），已成为一类高性能无铁芯直线电机的代称。它代表了 “零齿槽效应” 和 “卓越动态性能”。

• 本质：属于永磁同步直线电机的一种。其核心是无铁芯动子线圈在有铁芯磁轨产生的磁场中运动，实现直接电磁驱动。

二、 核心结构细节

ZR直线电机的结构设计是其卓越性能的物理基础。

1. 动子（初级线圈 - 运动部分）

   • 核心：采用 “无铁芯” 设计。线圈绕组被封装在高强度环氧树脂中，内部没有叠片铁芯。

   • 优势根源：

     • 零齿槽力：因无铁芯，线圈与磁轨间无磁吸引力，彻底消除了齿槽效应，实现超平滑运动。

     • 极轻质量：动子非常轻，惯性极小。

     • 零磁吸力：对磁轨无吸力，安装调试更简便，对机械结构要求降低。

2. 定子（次级磁轨 - 固定部分）

   • 核心：由高性能钕铁硼永磁体按NS极交替排列，固定在钢制或铝制基板上，形成强磁场。

   • 特点：磁轨可多段拼接，实现超长行程。磁场是静态的，无发热。

3. 关键辅助系统

   • 反馈系统：必须配备超高分辨率位置反馈，如精密直线光栅尺。这是实现纳米级定位的“眼睛”。

   • 冷却系统：由于线圈集中发热，高功率运行时通常需要强制冷却（水冷或风冷）来保证性能和寿命。

   • 轴承与导向系统：ZR电机本身不提供导向，必须搭配独立的超精密直线导轨（如空气轴承、交叉滚柱导轨）使用，构成完整的运动轴。

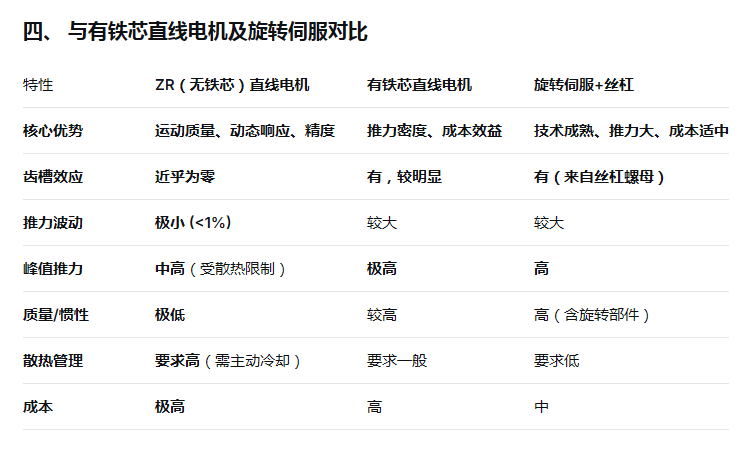

三、 核心特点与性能优势

五、 典型应用场景

ZR直线电机专攻追求物理极限性能的顶尖领域：

• 半导体制造：光刻机的晶圆台和掩模台、晶圆检测设备、引线键合机。

• 精密测量：高精度三坐标测量机（CMM）、表面轮廓仪、光学检测平台。

• 生命科学：基因测序仪、共聚焦显微镜扫描台。

• 高端加工：超精密数控机床（飞切、金刚石车床）、PCB钻孔机。

• 光子与光学：激光直写设备、光学镜头调焦与对准系统。

• 任何需要 “平滑、精准、飞快” 运动的场合。

六、 选型关键要点

1. 明确需求：是否真的需要纳米级平滑度和10G级加速度？这是选择ZR电机的根本理由。

2. 热管理设计：根据运动曲线计算发热，设计匹配的冷却方案（水冷板集成）。

3. 系统集成：必须与同等精度的导轨、光栅尺、结构件匹配。基座的热稳定性和机械稳定性至关重要。

4. 驱动与控制：需要高性能的全数字伺服驱动器，具备高带宽电流环和精密的换相控制算法。

总结

ZR直线电机是直驱技术王冠上的明珠，它代表了纯粹电磁驱动所能达到的“运动艺术”巅峰。 它不是一种通用解决方案，而是为攻克特定高端应用中的物理极限而生的特种武器。选择ZR电机，意味着您正在构建一台不计成本追求极致性能的顶级设备，它的价值体现在最终产品无可匹敌的竞争力和技术高度上。
