快人一步，远见一筹——高性价比直线运动解决方案皮带滑台

快人一步，远见一筹——高性价比直线运动解决方案皮带滑台

这是一种以同步带为核心传动方式的直线模组，因其高速度、长行程、成本效益的突出特点，在自动化领域应用极为广泛。

一、 核心结构与工作细节

皮带滑台的本质是将旋转电机的运动，通过同步带和带轮，转换为精确的直线运动。

1. 主体框架：

   • 通常采用高强度铝合金型材作为主体，兼具轻量化与良好刚性。型材内部或侧面设计有用于安装皮带的通道。

2. 核心传动部件：

   • 同步带：带有齿形的橡胶或聚氨酯带，与带轮啮合传动，无滑动，能保证精确的传动比。它是速度与长行程的关键。

   • 主动轮：安装在驱动电机轴上，由电机直接驱动。

   • 从动轮/张紧轮：安装在滑台另一端，用于支撑并张紧皮带，确保啮合良好。

   • 皮带压板/连接块：一个金属块将同步带的一侧与滑台滑块刚性连接。当皮带运动时，直接带动滑块直线运动。

3. 导向与承载部件：

   • 直线导轨：滑块在其上滑动，提供高精度、低摩擦的直线导向。根据负载需求，有圆轨和方轨（线性导轨）可选。

   • 滑块/滑座：承载负载的平台，下方与导轨配合，侧面与皮带连接。

4. 驱动与控制系统：

   • 电机：通常使用步进电机或伺服电机。

   • 电机安装：通常采用电机侧挂方式，通过同步带轮与模组内的主动轮联动，结构紧凑。

二、 核心特点与优势深度解析

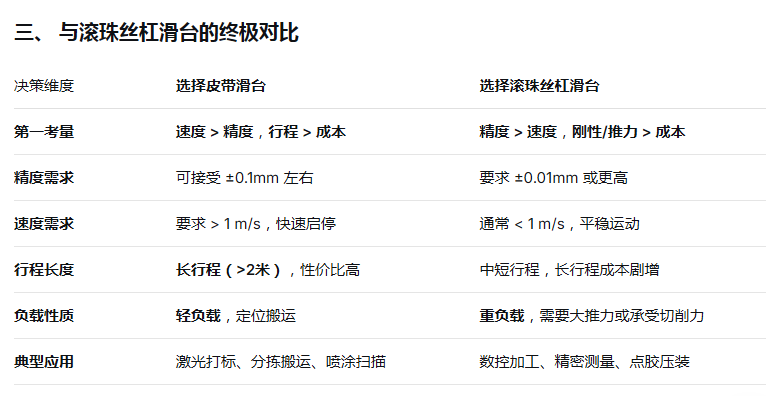

四、 典型应用场景图谱

皮带滑台是以下领域的效率核心：

• 激光加工：激光打标机、切割机（非金属）的高速扫描轴。

• 物流自动化：快递分拣机、高速直线移载机。

• 视觉检测：大幅面AOI（自动光学检测） 设备的相机扫描运动。

• 喷涂与涂敷：固定轨迹的高速往复喷涂、UV涂布。

• 轻型搬运：作为直角坐标机器人的X/Y长轴。

• 广告与包装：大幅面喷绘机、高速糊盒机的定位轴。

• 电子装配：PCB板在线检测与快速传输。

五、 选型黄金法则

1. 速度与加速度计算：这是首要验证项，确保电机扭矩足够。

2. 负载力矩校核：计算负载对滑台产生的俯仰、偏摆、滚摆力矩，确保在滑台允许值内。

3. 精度匹配：明确设备的绝对定位精度和重复定位精度要求，与产品目录参数对照。

4. 行程与防护：确定行程，并评估环境（灰尘、油污）以决定是否需要风琴罩、防护带等附件。

5. 品牌与可靠性：长期高速运行对皮带和导轨的耐久性是考验，选择有口碑的品牌至关重要。

总结

皮带滑台是现代自动化设备追求“效率最大化”和“成本最优化”的智慧结晶。 它并非在所有方面都顶尖，但在其专精的高速、长行程、轻负载赛道上，它提供了无与伦比的性能价格比。理解其 “为速度与距离而生” 的本质，就能在纷繁的自动化方案中，做出最精准、最经济的技术选择。
