双驱龙门：同步驱动技术的精密运动典范

一、核心定义

双驱龙门系统是一种采用双侧电机同步驱动的精密运动平台，通过智能控制算法确保横梁在运动过程中保持零偏摆、零扭转变形，专为大跨度、高精度应用场景设计。

二、系统架构解析

1. 机械结构组成

[左驱电机] ←同步控制→ [右驱电机]

    ↓                       ↓

[精密导轨]              [精密导轨]

    ├─────────────────────┤

    │     高刚性横梁       │

    │   （负载平台/加工头）   │

    └─────────────────────┘

2. 三大核心子系统

• 驱动系统：双侧伺服电机+高精度减速机

• 反馈系统：双编码器闭环+激光干涉仪校准

• 控制系统：多轴运动控制器+同步算法

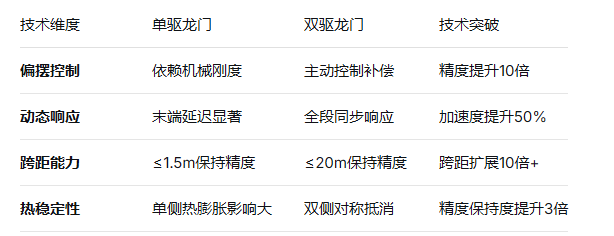

三、技术优势矩阵

四、关键性能指标

精度层级标准

经济级：±5μm @ 2m跨距
精密级：±2μm @ 3m跨距
高精密级：±1μm @ 4m跨距
超精密级：±0.5μm @ 2m跨距（特殊应用）

动态性能范围

• 最大速度：0.5-4 m/s（直线电机驱动可达更高）

• 最大加速度：0.3-1.5 G

• 速度稳定性：＜±0.02%

• 同步误差：＜1μm（双侧位置差）

五、应用解决方案

1. 精密加工领域

• 激光精密加工

  • 跨距：2-8米

  • 精度：±2μm

  • 应用：新能源电池极片切割、OLED面板激光剥离

• PCB微孔加工

  • 跨距：1.5-3米

  • 精度：±1.5μm

  • 特色：高加速度（1G+），高频启停

2. 检测测量领域

• 大尺寸面板检测

  • 跨距：4-12米

  • 精度：±1μm

  • 速度：1-2 m/s匀速扫描

• 三维扫描测量

  • 跨距：2-6米

  • 精度：±0.5μm

  • 特色：低速高稳定性（0.1m/s）

3. 特种应用领域

• 航空航天复合材料铺放

  • 跨距：8-20米

  • 精度：±0.1mm（大跨度相对精度）

  • 负载：500-2000kg

• 半导体晶圆传输

  • 跨距：1-3米

  • 精度：±0.3μm

  • 洁净度：Class 10-100

六、技术实现要点

1. 同步控制算法

// 核心控制逻辑示意
主控制循环 {
  读取左编码器位置 L_pos
  读取右编码器位置 R_pos
  计算位置偏差 Δ = L_pos - R_pos

  如果 Δ > 阈值 {
    调整慢侧电机速度 + Kp×Δ + Ki×∫Δ
  }

  输出同步控制指令到双轴
  等待下一个控制周期（通常250μs-1ms）
}

2. 误差补偿技术

• 机械误差补偿：反向间隙、螺距误差映射表

• 热误差补偿：温度传感器网络实时补偿

• 动态误差补偿：加速度前馈、摩擦补偿

七、选型决策树

开始选型
  ↓
确定应用需求：
  ├─ 跨距需求？ → ＜1.5m → 考虑高精度单驱
  │              1.5-3m → 基本双驱
  │              3-6m → 增强双驱
  │              ＞6m → 必须双驱
  │
  ├─ 精度需求？ → ＞±5μm → 经济双驱
  │              ±2-5μm → 标准双驱
  │              ＜±2μm → 高精度双驱
  │
  ├─ 动态需求？ → 速度＜0.5m/s → 滚珠丝杠驱动
  │              速度0.5-2m/s → 伺服+丝杠
  │              速度＞2m/s → 直线电机驱动
  │
  └─ 环境要求？ → 洁净室 → 全封闭+洁净设计
                  车间环境 → 防护罩+防尘
                  温控环境 → 热稳定设计

八、典型配置方案

方案A：经济高效型

• 跨距：2米

• 精度：±3μm

• 驱动：伺服电机+滚珠丝杠

• 控制：脉冲控制+编码器闭环

• 应用：通用激光切割、打标

方案B：精密加工型

• 跨距：3米

• 精度：±1.5μm

• 驱动：直线电机

• 控制：EtherCAT总线+全闭环

• 应用：PCB钻孔、精密测量

方案C：超大跨距型

• 跨距：8米

• 精度：±2μm（全行程）

• 驱动：双直线电机+辅助支撑

• 控制：多CPU控制+激光干涉仪反馈

• 应用：新能源电池模组加工

九、安装调试流程

第一阶段：基础准备

1. 地基要求：平整度＜0.1mm/m，刚度＞5N/μm

2. 环境控制：温度波动＜±1℃/h，湿度40-60%

第二阶段：机械安装

安装导轨底座 → 激光校准水平（＜0.02mm/m）
安装横梁 → 扭矩扳手紧固（按设定值）
安装驱动单元 → 同步带/联轴器对中（＜0.02mm）
安装反馈系统 → 编码器/光栅尺定位

第三阶段：电气调试

1. 单轴调试：分别测试左右轴性能

2. 同步调试：逐步提高同步精度要求

3. 动态测试：不同速度、加速度下的同步性

4. 精度验证：激光干涉仪全行程测量

十、维护保养体系

日常检查清单

• 每日：清洁导轨、检查异常声音

• 每周：检查螺栓扭矩、润滑系统

• 每月：校准同步精度、备份参数

• 每季：全面精度检测、控制系统更新

预防性维护计划

使用时间    维护项目              预期效果
0-2000h    磨合期监测          确保稳定运行
2000-8000h  定期校准          精度保持＞90%
8000-15000h 关键部件检查      预防故障发生
15000h+     大保养            恢复出厂精度90%

十一、技术发展趋势

2024-2025技术前沿

1. AI同步算法：机器学习实时优化控制参数

2. 数字孪生系统：虚拟调试+预测性维护

3. 模块化设计：即插即用，快速部署

4. 能效优化：能量回收，节能30%+

未来应用扩展

• 柔性电子制造：超大尺寸OLED、柔性电路板

• 先进封装：Chiplet、3D集成

• 生命科学：基因测序、细胞操作自动化

十二、投资回报分析

成本效益对比

项目            双驱龙门      单驱龙门      优势
初期投资        基准×1.4      基准         -
安装调试周期     2-3周         3-4周      缩短25%
加工废品率      0.5-1%        2-5%       降低60-80%
设备利用率      90%+          75-85%     提升15%
3年维护成本     基准×0.8      基准        节省20%
投资回收期       12-18个月     24-36个月   缩短40%

十三、成功案例

案例1：光伏面板激光划线

• 客户：某光伏龙头企业

• 设备：6米双驱龙门激光系统

• 成果：划线精度从±25μm提升至±5μm，生产效率提升35%

案例2：汽车电池托盘焊接

• 客户：新能源车企

• 设备：4米双驱龙门焊接平台

• 成果：焊接一致性达到99.8%，设备稼动率92%

十四、技术支持与服务

服务层级

• 标准服务：远程指导+定期回访

• 专业服务：现场调试+操作培训

• 高级服务：定制开发+性能优化

响应承诺

• 技术支持：7×24小时响应

• 备件供应：常用件48小时送达

• 现场服务：72小时内到达

技术咨询：我们提供免费的技术方案设计和样机测试服务，帮助您选择最适合的双驱龙门解决方案。
