作者：高工智能传动

定义重型传动：为大型设备提供无限行程的可靠动力

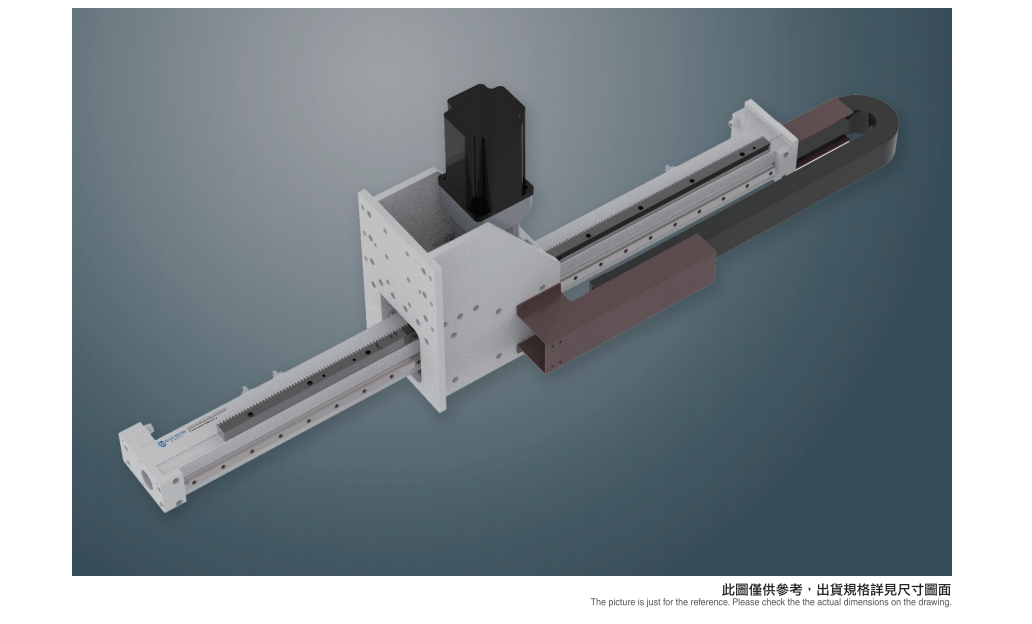

齿轮齿条滑台：重载长行程直线驱动的工业基石

一、核心定义

齿轮齿条滑台是一种通过伺服电机驱动精密齿轮，与固定齿条啮合，从而将旋转运动转化为直线运动的重型、高刚性传动机构。它是实现超长行程、高负载直线驱动的经典且可靠的解决方案。

二、核心工作原理

动力源：伺服电机提供动力。
减速增扭：电机通常连接行星减速机或蜗轮蜗杆减速机，以增大输出扭矩。
运动转换：减速机输出轴带动精密齿轮旋转。
直线输出：齿轮与固定在床身上的高强度齿条啮合，推动整个滑台（承载电机、减速机和滑块）沿导轨做精确直线运动。

核心公式：滑台速度 = 电机转速 × 齿轮分度圆直径 × π

三、突出特点与优势

特点	说明与优势
1. 无限长行程	通过拼接标准长度齿条，可轻松实现数米至上百米的行程，是解决超长距离传动的最佳方案。
2. 超高刚性 & 重载能力	全金属（钢/合金）齿轮齿条啮合，结构坚固，能承受极高的负载、弯矩和冲击力。
3. 高运行速度	在保证刚性前提下，速度可达1-4米/秒，满足高效生产节拍。
4. 环境适应性强	可设计为密封或半密封结构，耐受一定的粉尘、油污等工业环境。
5. 维护相对便捷	核心传动部件标准化，磨损后可局部更换，维护成本可控。

四、技术关键与挑战

关键点	说明与解决方案
1. 传动背隙	齿轮与齿条啮合天然存在间隙，直接影响定位精度和反向重复性。
→ 解决方案：采用双齿轮消隙、弹簧预压消隙或双电机扭矩对顶等先进消隙技术。
2. 精度水平	受背隙、齿条拼接精度、安装基础等影响，其绝对定位精度通常低于精密滚珠丝杠。高精度产品可达±0.05mm/m。
→ 解决方案：选用高精度研磨级齿条、精密消隙机构并确保高刚性安装。
3. 噪音与振动	高速运行时可能产生较大噪音，对机械基础刚性和安装精度要求极高。
→ 解决方案：采用斜齿轮/斜齿条（更平稳）、优化润滑、加强基础刚性。

五、核心选型参数

负载能力：需计算最大推力、拉力及偏心力矩。
行程与速度：明确移动距离和最高运行速度。
齿条模数：核心参数，模数越大，单齿承载能力越强（常见模数：2, 3, 4, 5, 6）。
精度要求：定位精度（如±0.1mm/全行程）、重复定位精度（如±0.03mm）。
消隙方案：根据精度和动态要求选择。
导轨配置：匹配负载和精度要求的重型线性导轨。
驱动单元：伺服电机功率、减速机速比。

六、与主流直线传动方案对比

特性	齿轮齿条滑台	滚珠丝杠滑台	同步带滑台
核心优势	超长行程、重载、高刚性	高精度、高推力	高速度、长行程、低成本
最大行程	极长 (理论无限，易＞10米)	中等 (通常＜6米)	长 (可达10-20米)
精度水平	中等 (依赖消隙)	高 (微米级)	较低
承载能力	极高	高	中等
最高速度	高 (1-4m/s)	较低 (通常＜1m/s)	很高 (3-10m/s)
系统复杂度	高 (需消隙、减速)	中	低
最佳应用	大型机床、重载切割、物流仓储	数控加工、精密装配	激光打标、分拣、轻型搬运

七、典型应用场景

大型数控机床：龙门式加工中心、镗铣床的X/Y轴。
重工业切割：大型激光切割机、等离子/火焰切割机。
物流自动化：自动化立体仓库（AS/RS）中的堆垛机。
舞台与特种设备：大型剧院舞台、飞行模拟器、实验平台。
物料输送：重型生产线上的移载与定位。

八、总结

齿轮齿条滑台是工业领域应对 “大行程、重负载、高刚性” 挑战的基石性解决方案。它在精度上做出合理妥协，以换取无与伦比的行程扩展能力、强大的承载力和卓越的环境适应性。在大型设备、重工业和特种自动化领域，它是实现可靠、高效直线驱动的不二之选。选型的核心在于精确的力学计算、合理的消隙方案选择和确保坚固的安装基础。
