磁轴式直线电机，通常被称为 “轴式直线电机” 或 “圆柱型直线电机”，是一种结构非常独特和紧凑的直线电机。它的核心设计理念是将所有功能集成在一个圆柱形单元内。

其核心原理可以理解为：将一台旋转的 “无刷电机” 沿着圆周方向展开并卷成圆柱形，从而磁路在径向方向形成闭合回路。

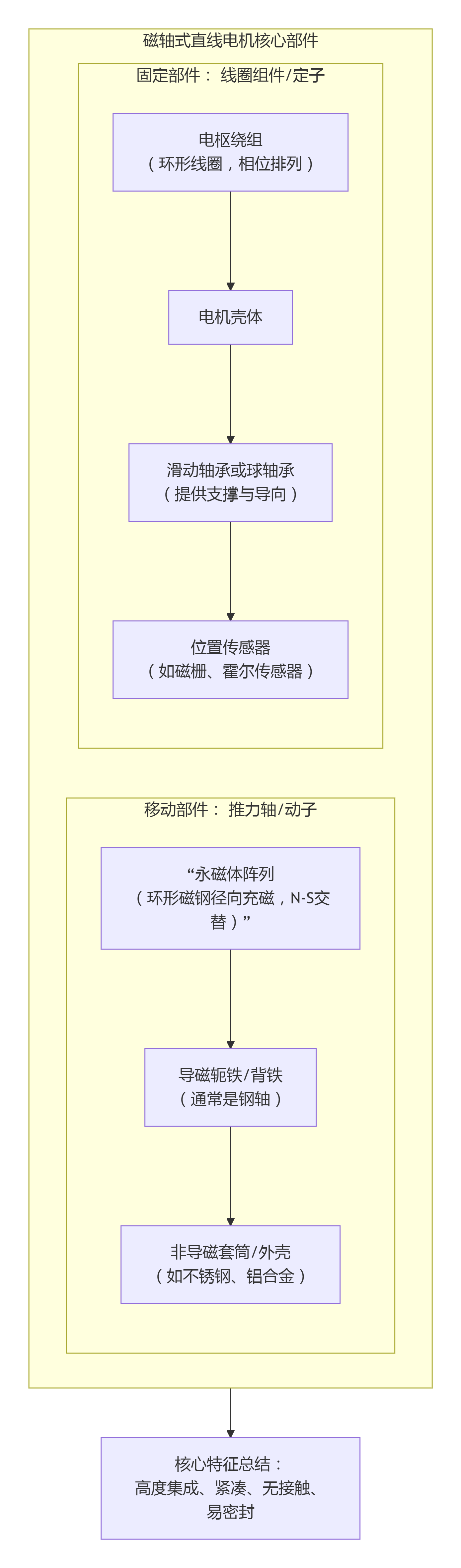

其组成结构清晰，如下图所示：

以下是其两大核心部分的详细分解：

一、 移动部件：推力轴（或称动子、forcer）

这是一个坚固的圆柱形钢轴，其表面或内部嵌入磁体。

1. 永磁体阵列：

   • 这是产生磁场的关键。通常由多块高性能的环形钕铁硼磁钢沿轴向排布而成。

   • 关键点：每块磁钢采用径向充磁，且相邻磁钢的极性（N/S）沿轴向交替排列。这样就形成了一个沿轴向分布、强度周期性变化的径向磁场。

2. 导磁轭铁/背铁：

   • 通常就是推力轴本身（由导磁钢制成）。它为永磁体产生的磁场提供低磁阻的回路路径，能显著增强电机另一侧（气隙处）的磁场强度，从而提高推力和效率。

3. 非导磁套筒/外壳（可选但常见）：

   • 为了保护脆性的永磁体并提供一个光滑、坚固的运动表面，整个磁轴通常会包裹一层不锈钢或铝合金套筒。这不仅便于清洁，也增强了机械强度。

二、 固定部件：线圈组件（或称定子、滑块）

这是一个套在推力轴外、可以沿轴滑动的环形筒状组件，通常包含绕组和轴承。

1. 电枢绕组：

   • 这是通电产生驱动力的部分。绕组被精确地绕制成环形，以三相机电相位（U, V, W）的方式排列并固定在定子内部。

   • 当通入三相正弦交流电时，会在其内部空间（即与磁轴之间的气隙）中产生一个沿轴向移动的磁场。这个行波磁场与磁轴上的径向永磁场相互作用，产生轴向的洛伦兹力，从而推动线圈组件（或磁轴）做直线运动。

2. 电机壳体：

   • 一个非导磁的（通常是铝合金）圆筒，用于容纳和固定绕组，并作为整个线圈组件的机械框架。

3. 滑动轴承或球轴承：

   • 这是磁轴电机的一个核心机械特征。在壳体内壁嵌有低摩擦、耐磨的滑动轴承（如聚合物衬套）或精密的直线球轴承。

   • 功能：直接支撑线圈组件，并为其在磁轴上的运动提供精确的径向导向。这决定了电机的运动平稳性、刚性和承载能力。

   • 注意：轴承与磁轴之间存在机械接触，这与无接触的U型无铁芯直线电机不同。

4. 位置传感器：

   • 如同所有直线电机，高精度位置反馈是必须的。由于结构封闭，常用磁栅尺（其磁条可嵌入磁轴中心孔或表面）或霍尔传感器来检测位置。

5. 出线口与冷却通道：

   • 动力电缆和反馈线缆从壳体侧方引出。

   • 对于大功率型号，壳体内部可能设计有冷却液通道（水冷）进行散热。

核心特点总结

与之前讨论的平板型直线电机和丝杆滑台相比，磁轴式直线电机最突出的特点是：

• 高度集成与紧凑：将磁场、线圈、导向（轴承）和支撑全部集成在一个紧凑的圆柱单元内，外形简洁，易于安装。

• 无外部磁引力：由于其径向对称的闭合磁路设计，磁力线在内部闭合，几乎没有外部漏磁，不会吸引铁屑，对周围金属部件无吸力。

• 中等性能，高可靠性：推力密度通常低于平板式永磁电机，但高于无铁芯电机。其机械轴承提供了良好的刚性和承载力，但限制了最高速度和加速度（因有接触摩擦），同时也决定了使用寿命（有磨损）。

• 易密封防尘：圆柱形结构天生易于安装波纹防护罩，非常适合洁净环境或有粉尘、油雾的工业场合。

简单来说，您可以把磁轴式直线电机想象成一根“充满磁力的钢棒”和一个“套在棒上、通电线就能自己跑的智能滑块”的组合。 它是实现紧凑、整洁、免维护直线驱动的优秀解决方案。
