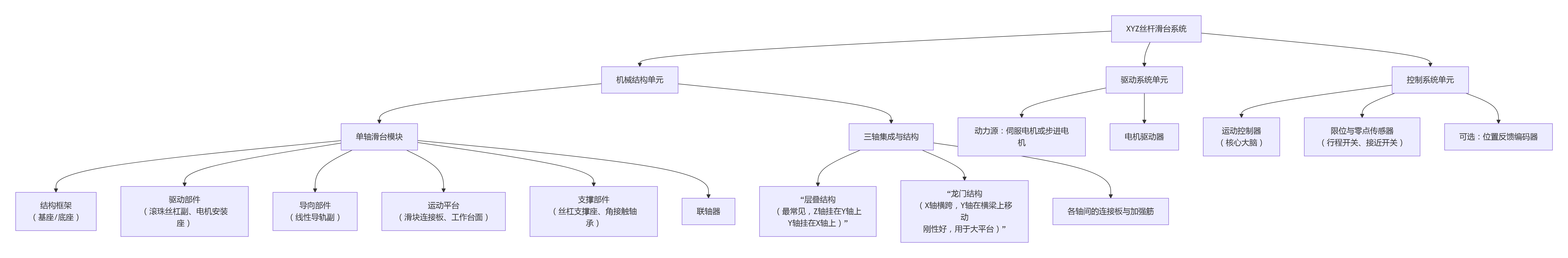

XYZ丝杆滑台是一种非常经典且广泛应用的三维直角坐标运动平台。它的核心是“旋转电机 + 滚珠丝杠”的传动方式。其组成可以从机械结构、驱动系统和控制系统三个层面来理解，结构关系如下图所示：

以下是其核心组成部分的详细说明：

一、 机械结构单元

这是滑台的物理主体，通常由三个独立的单轴直线运动模块（X, Y, Z轴）以特定方式组装而成。

每个单轴滑台模块通常包括：

1. 结构框架（基座/底座）：

   • 滑台的安装基础，通常为刚性良好的铝合金型材、铸铁或钢板焊接件，保证整体稳定性。

2. 驱动部件（核心）：

   • 滚珠丝杠副：将电机的旋转运动转换为直线运动的核心部件。由丝杠（带螺旋槽的精密螺杆）和螺母（内部有循环滚珠的部件）组成。其精度和等级直接决定了滑台的定位精度。

   • 电机安装座：用于固定伺服或步进电机，确保电机轴与丝杠对中。

3. 导向部件（关键）：

   • 线性导轨副：承受运动平台上的所有负载（垂直力、侧向力、倾覆力矩），并确保平台沿单一方向高精度、低摩擦地平稳运动。由导轨和滑块组成。

4. 运动平台（工作台）：

   • 滑块连接板：将线性导轨的滑块与工作台面连接起来。

   • 工作台面：用于安装夹具、工具或负载的平台，通常有T型槽或螺纹孔。

5. 支撑部件：

   • 丝杠支撑座与轴承：在丝杠两端提供支撑。固定端通常使用成对的角接触轴承以承受轴向和径向力；支撑端使用深沟球轴承，主要承受径向力，允许轴向微小浮动。

6. 联轴器：

   • 连接电机输出轴和滚珠丝杠，补偿少量的对中误差。常用弹性联轴器或膜片联轴器。

三轴集成后的整体结构主要有两种形式：

• 层叠式结构：最常见。Z轴滑台安装在Y轴滑台上，Y轴滑台安装在X轴滑台上。结构紧凑，但下层轴需要承载上层所有重量，刚性和负载能力逐级递减。

• 龙门式结构：X轴作为横梁跨越工作区域，Y轴在横梁上移动，Z轴挂在Y轴上。刚性好，适用于大行程、高负载的加工、测量场景。

二、 驱动系统单元

为机械结构提供动力。

1. 动力源：

   • 伺服电机：最常用，提供高扭矩、高精度、高响应速度，配合编码器实现闭环控制。

   • 步进电机：用于精度和负载要求稍低的场合，开环控制，成本较低。

2. 电机驱动器：接收控制器的指令（脉冲/模拟量/总线信号），驱动电机按设定的速度、扭矩和位置运动。

三、 控制系统单元

这是滑台的大脑，指挥其如何运动。

1. 运动控制器：

   • 系统的核心大脑。它根据用户输入的程序（如G代码）或指令，计算出每个轴的运动轨迹（位置、速度、加速度），并向各轴的驱动器发出命令。可以是独立的控制卡、PLC内置模块或基于PC的软核控制器。

2. 传感器与限位装置：

   • 限位开关：安装在每个轴行程的两端，作为硬限位，防止平台超程撞机，是重要的安全保护。

   • 原点/零点传感器：用于寻找机械原点，每次启动后进行回零操作，建立坐标系基准。

   • （可选）位置反馈编码器：在伺服系统中，电机自带编码器构成半闭环。有时还会在丝杠末端或平台上安装光栅尺，直接检测平台实际位置，构成全闭环，可以消除丝杠误差，达到更高精度。

总结与核心特点

与直线电机相比，XYZ丝杆滑台的核心特点在于：

• 传动机制：通过滚珠丝杠进行旋转→直线的机械转换。

• 一体化结构：其机械结构本身集成了导向（导轨）和驱动（丝杠）功能，无需像直线电机那样额外配备独立的导轨系统。

• 精度与刚性：精度由丝杠等级决定，刚性很高，适合重切削等中高负载应用。

• 速度与行程：受丝杠转速（临界转速）限制，高速和超长行程（>3米）时性能会下降，不如直线电机。

简单来说，XYZ丝杆滑台是一个集成了精密机械传动、驱动与控制的完整运动模块，是自动化设备中实现可靠、精确三维定位的基石。
