直线电机由什么构成？一篇看懂它的五脏六腑
直线电机可以看作是旋转电机在结构上的一种演变。简单来说，如果把旋转电机沿径向剖开并展开成平面，就得到了一台直线电机。

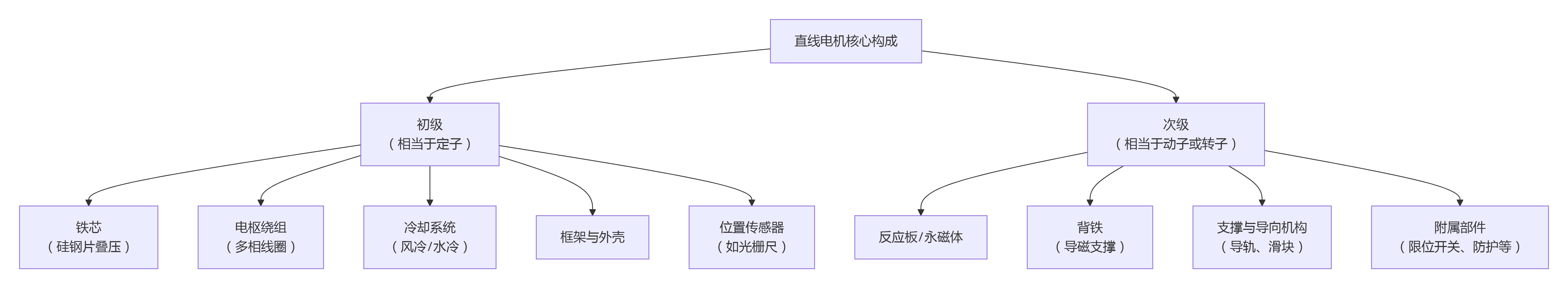

它的主要组成部分可以分为初级和次级两大部分，这与旋转电机的定子和转子相对应。其核心构成如下图所示：
以下是各组成部分的详细说明：
1. 初级（相当于定子）
这是电机的主动部分，通常通电。在大多数应用中，初级是移动的，但在某些结构中也可以是固定的。
铁芯：由高导磁率的硅钢片叠压而成，用于构成磁路，引导和集中磁场。
电枢绕组：嵌入在铁芯的槽中，是多相（通常是三相）绕组。当通入多相交流电时，会产生一个沿直线方向移动的行波磁场。这是产生推力的直接来源。
冷却系统：由于初级通常集中了主要的铜损和铁损，发热较大。常见的冷却方式包括强制风冷和水冷。
框架与外壳：支撑和固定铁芯与绕组，并提供机械保护。
位置传感器（必选项）：这是直线电机系统区别于旋转电机的关键。由于没有机械连接，必须通过外部传感器（如高精度的光栅尺、磁栅尺）来实时、连续地检测初级（或次级）的精确位置，并将信号反馈给驱动器，构成闭环控制。没有它，电机无法正常工作。
2. 次级（相当于转子）
这是电机的被动部分，根据电机类型不同，其构成也不同。
对于感应式直线电机：次级通常是一块反应板，由导电材料（如铝、铜）和背后的钢背铁组成。移动的磁场在反应板中感应出电流，从而产生推力。
对于永磁同步直线电机（最主流类型）：次级由永磁体阵列（通常是高性能的钕铁硼磁钢，按N-S极交替排列）和背铁（导磁钢材料）组成。初级产生的行波磁场与永磁体的磁场相互作用，产生直线推力。这种形式效率高、推力密度大、控制性能好。
支撑与导向机构：次级或初级需要与机械负载连接，并严格限定其运动自由度（通常只保留一个直线运动方向）。这需要独立的导轨和滑块系统（如滚动导轨、气浮导轨、磁浮轴承等）来完成，直线电机本身不提供支撑和导向。
附属部件：包括限位开关、零点传感器、防护罩（防止铁屑和灰尘污染永磁体或气隙）等。
3. 其他关键系统组件
直线电机必须作为一个系统才能工作，其必不可少的配套组件包括：
核心特点总结
与“旋转电机+滚珠丝杠”的传统驱动方式相比，直线电机的核心区别和优势在于：
直接驱动：将电能直接转化为直线运动，无中间机械转换环节（如丝杠、齿轮、皮带）。
机械结构分离：电机本身仅产生推力，支撑和导向需由其他机械部件完成。
强依赖性：高度依赖高精度的位置反馈传感器和高性能的驱动器才能构成一个可用的系统。
