ZR系列无铁芯直线电机 | 零齿槽效应，实现纳米级平滑定位

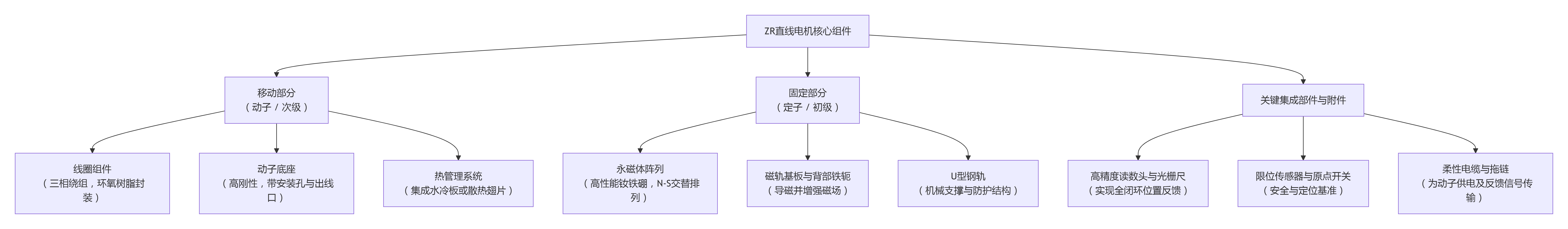

ZR系列直线电机是典型的无铁芯U型槽结构，其设计在提供优异性能的同时，也考虑了安装便利性和防护。下图清晰地展示了其核心构成与组装关系：
详细组件解析
1. 移动部分
线圈组件：核心驱动单元。由精密的三相线圈以特定布局排列，并采用环氧树脂真空灌注封装，形成坚固、轻量化的“力片”。因其无铁芯，彻底消除了齿槽力，运动极其平滑。
动子底座：通常为高刚性铝或钢制底座，用于固定线圈组件，并提供标准的机械接口（如安装孔）以连接外部负载。内部集成了温度传感器（如PT100）以监控线圈温度。
热管理系统：这是高性能直线电机的关键。线圈产生的热量必须被高效带走。ZR系列通常在动子内部或底部集成水冷通道（水冷板）或强效的散热鳍片，以确保电机在持续高推力下的稳定运行。
2. 固定部分
永磁体阵列：由多块高性能钕铁硼永磁体按照严格的极性（N-S-N-S...）排列并固定在磁轨基板上，形成强大且均匀的磁场。
磁轨基板与背部铁轭：永磁体安装在导磁的钢制基板上，背部通常有铁轭用于构成完整的磁路，增强磁场强度并减少漏磁。
U型钢轨：一个精密的机械结构，用于容纳和固定整个磁轨组件。它为动子线圈提供了精确的运行气隙空间，并起到机械防护作用，部分防止外部异物直接掉入磁场区域。
3. 关键集成部件与附件
高精度反馈系统：直线电机必须依赖外部反馈。ZR电机通常设计有方便的接口，用于安装光栅尺读数头。光栅尺则沿磁轨平行敷设，构成全闭环控制，这是实现纳米级定位精度的基础。
限位与原点传感器：作为安全保护和寻找机械原点的必需部件，通常以槽型光电开关等形式安装在磁轨两端。
电缆管理：为移动的动子供电和传输信号需要高柔性电缆，并通常配套拖链，以保证电缆在高速往复运动中的寿命和可靠性。
核心特点总结（ZR系列为代表的无铁芯电机）
零齿槽效应：运动平滑性极佳，特别适合低速扫描和高精度定位。
高响应、高加速度：动子质量轻，无铁芯涡流损耗，动态性能优越。
无磁吸力：线圈与磁轨间不存在单边吸引力，易于安装和对准。
精密水冷：集成化冷却设计，保证高热负载下的性能稳定。
模块化设计：磁轨可拼接以增加行程，动子可单独更换，维护方便。
主要应用领域
半导体设备：光刻机、芯片封装与检测。
精密激光加工：光伏面板切割、微钻孔。
高端测量设备：坐标测量机、影像测量仪。
生命科学仪器：DNA测序仪、快速扫描成像系统。
这种设计代表了高端直驱技术的核心方向，即在紧凑的空间内，将驱动、冷却、反馈接口高度集成，追求极致的动态性能和精度。
