皮带滑台组成与高速长行程应用

皮带滑台组成与高速长行程应用

皮带滑台，也称同步带直线模组，其核心是利用同步带和同步带轮的啮合来传递动力。电机驱动主动轮旋转，通过张紧的同步带，将旋转运动直接转化为从动轮（或滑块）的直线运动。

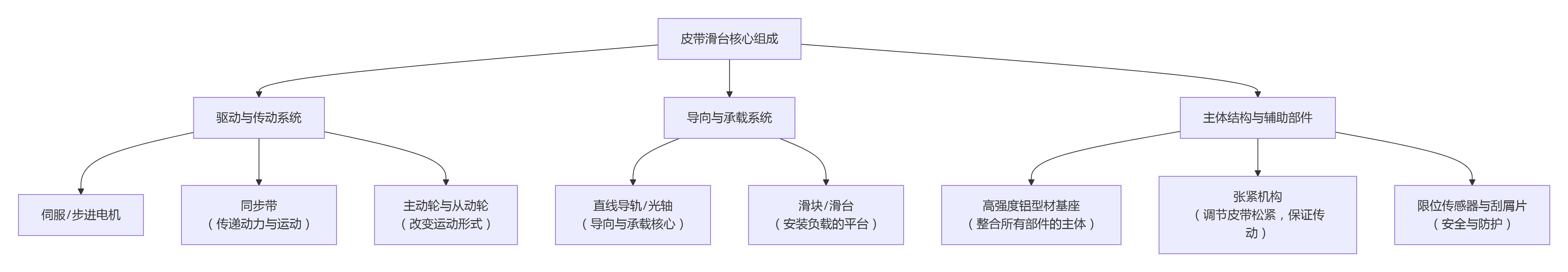

下图清晰地展示了皮带滑台的核心构成与动力传递关系：

详细组件解析

1. 驱动与传动系统（动力来源）

• 伺服电机/步进电机：提供原始旋转动力。通常通过电机座安装在滑台一端。

• 同步带：核心传动件，由高强度钢丝绳为抗拉层，外覆聚氨酯或橡胶，内侧带齿。其齿形（如T型、AT型、圆弧齿）需与带轮匹配。它直接决定传动的精度、速度和负载能力。

• 主动轮（驱动轮）：安装在电机轴上，由电机直接驱动。

• 从动轮（张紧轮）：安装在滑台另一端，主要起支撑和改变皮带方向的作用，通常集成张紧调节机构。

2. 导向与承载系统（保证精度与刚性）

• 直线导轨/光轴：

  • 直线导轨（主流选择）：高刚性、高精度、高负载。滑块内置滚珠，在导轨上滚动，摩擦小，寿命长。

  • 光轴+直线轴承：成本较低，刚性稍差，适用于轻负载、对精度要求不极高的场合。

• 滑块/滑台：与同步带固定连接，并安装在直线导轨的滑块上。它是最终安装工具（如吸盘、气爪、喷头）的平台。

3. 主体结构与辅助部件

• 高强度铝型材基座：作为主体框架，用于安装和整合所有其他部件。通常采用标准铝型材，轻便且刚性较好。

• 皮带压板/夹具：用于将滑块牢固地夹紧固定在同步带上，是传递推力的关键连接点。

• 张紧机构：通常位于从动轮一端，通过调节螺丝来移动从动轮的位置，从而拉紧同步带，消除传动间隙和抖动。

• 限位传感器：安装在行程两端，用于提供原点、正负限位信号，保护设备不过冲撞机。

• 防护件：风琴罩或刮屑板，用于保护内部的导轨和同步带，防止灰尘、切屑等异物侵入。

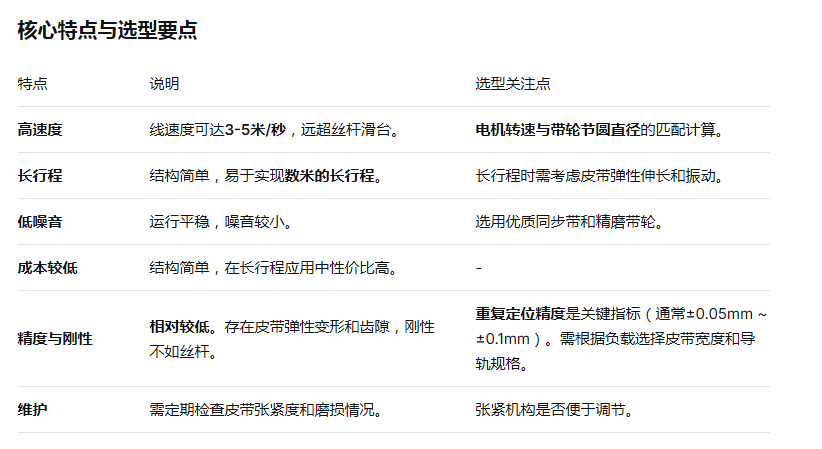

皮带滑台是一种以速度和行程见长的经济型直线传动方案。其结构清晰，主要由同步带传动系统、直线导向系统和铝型材主体三大块组成。它非常适合应用于激光切割/打标、包装机械、物料搬运、检测分选等需要快速、长距离移动但负载和精度要求不极致的自动化场景。在选型时，需重点关注重复定位精度、最大负载与速度的平衡。
