DD马达（Direct Drive Motor，直接驱动马达）的本质，是一台超薄、大孔径、高精度的无框力矩伺服电机。它去掉了所有传动部件（如减速机、联轴器、同步带），将负载（如工作台、转盘）直接安装在电机的转子上，实现了动力输出的“零传动”。

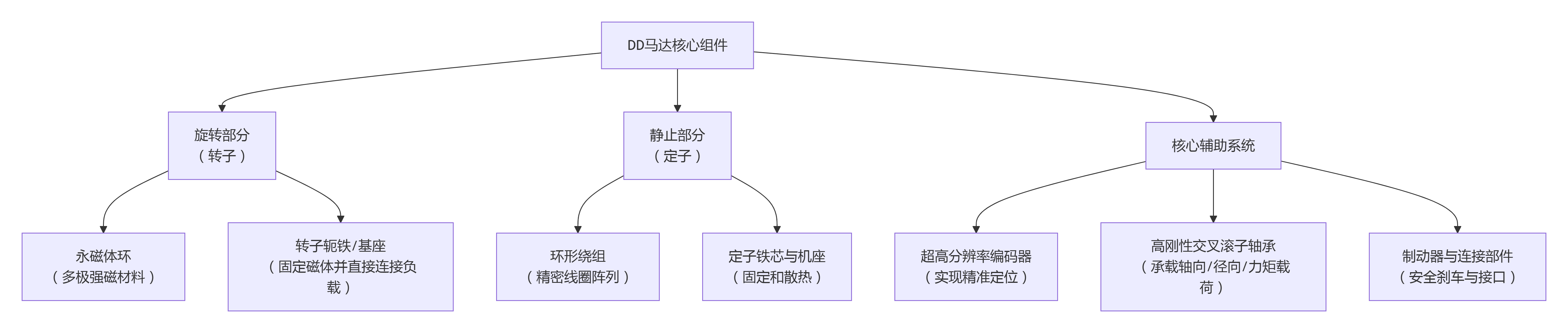

下图清晰地展示了DD马达的核心构成与组装关系：

详细组件解析

1. 旋转部分

• 永磁体环：这是DD马达动力的来源。由高性能稀土永磁材料（如钕铁硼）制成，被精确地磁化成数十甚至上百对N-S极，固定在转子轭铁上。当与定子线圈的磁场相互作用时，产生巨大的直接扭矩。

• 转子轭铁/基座：一个通常由高刚性钢材或铝合金制成的环形结构，用于固定永磁体环，并作为整个旋转平台的机械接口。负载（如工作转盘、机械臂关节）通过螺钉直接安装在这个基座上。

2. 静止部分

• 环形绕组：由精心排列的三相线圈组成，嵌入在环氧树脂中，形成坚固的环形结构。当通入伺服驱动器控制的三相电流时，会产生一个受控的旋转磁场。

• 定子铁芯与机座：绕组缠绕在定子铁芯的齿槽上以增强磁场。整个定子组件被固定在坚固的机座上，机座也是散热和安装到设备机架的基础。

3. 核心辅助系统

• 超高分辨率编码器：这是DD马达的“眼睛”和实现超高精度的关键。它直接读取转子的绝对或增量角度位置，分辨率可达百万分之一转以上，为伺服控制系统提供实时、精准的反馈。编码器通常与马达集成在一起。

• 高刚性交叉滚子轴承：用于支撑旋转的转子部分。这种轴承能同时承受径向力、轴向力和倾覆力矩，具有极高的刚性和旋转精度，是保证DD马达整体刚性和运动平稳性的核心机械部件。

• 制动器：并非所有DD马达都标配，但在垂直安装或需要安全定位的场合，会集成断电制动器，以防止负载在断电时下滑或移动。

• 连接器与线缆：提供电机动力线和编码器反馈线的接口。

总结：DD马达的“一体化”集成思想

DD马达不是一个简单的电机，而是一个高度集成的机电一体化单元。它将电磁驱动单元（电机本体）、精密机械支撑单元（交叉轴承）和超高精度测量单元（编码器） 完美地整合在一个紧凑的结构中。这种设计消除了所有中间传动误差（如背隙、弹性变形、磨损），从而实现了：

• 超高精度：定位与重复定位精度可达角秒级。

• 超高刚性：直接连接，系统动态响应极快。

• 零背隙、平滑运动：无传动环节，低速无爬行，高速无振动。

• 长寿命、免维护：无接触磨损部件（除轴承外）。

因此，DD马达是现代高端自动化设备，如半导体封装设备、精密对位平台、数控转台、机器人关节、雷达天线驱动等领域的核心执行部件。
