颠覆传统的直接驱动技术详解

颠覆传统的直接驱动技术详解

直线电机可以简单理解为：将一台旋转电机沿径向剖开，然后拉平演化而成。

• 传统电机：定子产生旋转磁场，驱动转子（输出轴）旋转，再通过丝杠、齿轮齿条等机构将旋转运动变成直线运动。

• 直线电机：将“定子”和“转子”铺开，分别成为初级（通常含线圈）和次级（通常含永磁体）。通电后，初级产生的磁场直接与次级的磁场相互作用，产生无需任何中间转换的直线推力。

核心工作原理

其本质是基于弗莱明左手定则：

1. 初级（线圈） 通入三相交流电，产生一个方向可控的行波磁场。

2. 次级（永磁体） 本身拥有固定的N-S极交替排列的磁场。

3. 两个磁场相互作用，产生电磁力。

4. 由于初级被固定，根据作用力与反作用力原理，这个力会直接推动次级（或初级，取决于设计）做直线运动。

5. 通过改变电流的相位和大小，可以精确控制移动部分的速度、推力和位置。

主要类型

根据结构不同，主要分为两大类：

1. U型槽式直线电机（有铁芯）

   • 结构：线圈绕在硅钢片上，形成铁芯，嵌入U型钢轨内。永磁体位于U型槽的两侧和底部。

   • 优点：推力大、成本较低、散热好（铁芯有助于导热）。

   • 缺点：存在齿槽力，导致速度和力有微小波动，影响超精密运动；磁吸力强。

   • 应用：高推力、大负载的场合，如机床、冲压、搬运。

2. 平板式直线电机（无铁芯）

   • 结构：线圈被环氧树脂封装成一片平板，没有铁芯。永磁体阵列是另一片平板。

   • 优点：零齿槽力，运动极其平滑；无磁吸力；重量轻、加速度极高。

   • 缺点：推力重量比相对较低；散热是挑战（通常需要强制水冷）；成本较高。

   • 应用：超高精度、高加速度场合，如半导体光刻机、精密测量、激光加工。

3. 音圈电机

   • 一种特殊形式的直驱直线电机，行程短，加速度极高，常用于微米级的快速精密定位。

核心优势

1. 超高速度与加速度：无机械连接限制，速度可达5m/s以上，加速度可达10G以上。

2. 极高精度：配合高分辨率光栅尺，可实现亚微米级甚至纳米级的定位精度。无背隙，刚性高。

3. 零传动链，免维护：没有滚珠丝杠、齿轮、皮带等磨损件，寿命长，只需保持清洁。

4. 运动平稳，噪音低：无机械接触，运行非常安静平滑。

5. 高柔性：行程长度理论上仅受轨道制造和成本的限制，可通过拼接实现长行程。

挑战与选型要点

1. 成本高：直线电机本身和配套的高精度反馈系统（光栅尺）都非常昂贵。

2. 控制复杂：需要高性能伺服驱动器和精密的调试。

3. 散热问题：效率非100%，热量直接在线圈上产生，大功率应用必须强制冷却（水冷）。

4. 磁力与防护：强大的磁力会吸引铁屑，需要良好的密封。对安装环境的洁净度要求高。

5. 无自锁能力：断电后负载可能滑动，需额外刹车机构。

应用领域

直线电机是高端制造的标志性技术，应用于：

• 半导体制造：光刻机、晶圆检测、引线键合机。

• 精密机床：高速高精数控铣床、电火花加工机。

• 平板显示制造：LCD/OLED面板的曝光、检测设备。

• 激光加工：激光切割、焊接、打标设备。

• 精密测量：三坐标测量机、影像测量仪。

• 自动化物流：高速分拣系统、磁悬浮传送带。

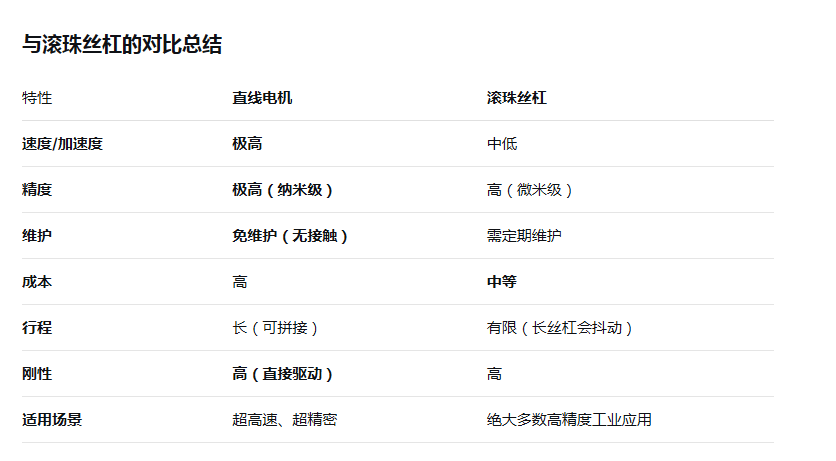

直线电机代表了直线驱动技术的顶峰。它通过“去中介化”的颠覆性设计，实现了性能的飞跃，是推动半导体、精密加工等尖端产业发展的核心关键技术。虽然成本高昂，但在追求极致性能的应用中，它是无可替代的选择。
