丝杆滑台（也称直线模组、电动滑台）是一种将旋转运动精确转换为直线运动的自动化执行元件。它是自动化设备中最核心的直线运动部件之一。

核心工作原理：伺服电机或步进电机驱动丝杆（通常是滚珠丝杆）旋转，通过滚珠螺母将丝杆的旋转运动转

化为螺母的直线运动，从而带动与螺母固定的滑台（或滑块）在直线导轨上做精确的往复运动。

核心组成部分

一个典型的丝杆滑台通常包含：

1. 驱动单元：伺服电机或步进电机，提供原始动力。

2. 滚珠丝杆：核心传动部件，将旋转运动转化为直线运动。其精度直接影响滑台定位精度。

3. 滚珠螺母：与丝杆配套，内部有循环滚珠，实现高效、低摩擦的传动。

4. 直线导轨：承载滑台和负载，保证运动轨迹的直线度和高刚性。

5. 滑台（滑块）：安装执行器（如气爪、吸盘、工具头）的平台。

6. 轴承座与支撑座：用于固定和支撑丝杆两端。

7. 联轴器：连接电机输出轴和丝杆，补偿对中误差。

8. 主体基座：通常是铝型材或钢制结构，用于集成和固定所有部件。

主要特点与优势

1. 高精度：滚珠丝杠传动副的导程精度高，可实现微米级甚至更高的定位精度。

2. 高刚性：系统结构坚固，能够承受一定的径向和轴向载荷。

3. 高效率：滚珠丝杠的传动效率可达90%以上，远高于滑动丝杠。

4. 自锁性：部分搭配特定导程丝杠或带有刹车的电机时，具有自锁能力，可在断电时保持位置。

5. 配置灵活：可轻松组合成X-Y、X-Y-Z等多直角坐标运动平台。

6. 寿命长，维护简单：只需定期润滑即可长期稳定工作。

应用领域

丝杆滑台是自动化领域的“万金油”，应用几乎无处不在：

• 自动化生产线：物料搬运、精准定位、装配作业。

• 检测设备：视觉检测、探针测试，带动相机或传感器做精确定位扫描。

• 3C行业：手机、电脑等电子产品的组装、点胶、焊接。

• 激光加工：激光打标、切割、焊接设备的运动轴。

• 包装与搬运：食品、药品包装机械中的精准移载。

• 实验室自动化：样品移液、分发等。

设计与选型要点

在选择丝杆滑台时，必须考虑以下关键参数：

1. 负载：需要移动的工件及滑台本身的总质量（kg）。

2. 推力：克服摩擦、重力及实现加速度所需的总力（N）。

3. 速度与加速度：所需的最大运行速度和加速度。

4. 行程：滑台需要移动的有效直线距离。

5. 精度与重复定位精度：

   • 定位精度：指令位置与实际到达位置的平均偏差。

   • 重复定位精度：多次到达同一指令位置时的分散度。这是更关键的指标。

6. 导程：丝杆旋转一圈，螺母所移动的直线距离。小导程提供高精度、高推力，但速度低；大导程提供高速度，但精度和推力会降低。

7. 安装方式：水平、垂直、侧挂等，不同的安装方式对电机的扭矩和滑台的刚性要求不同。



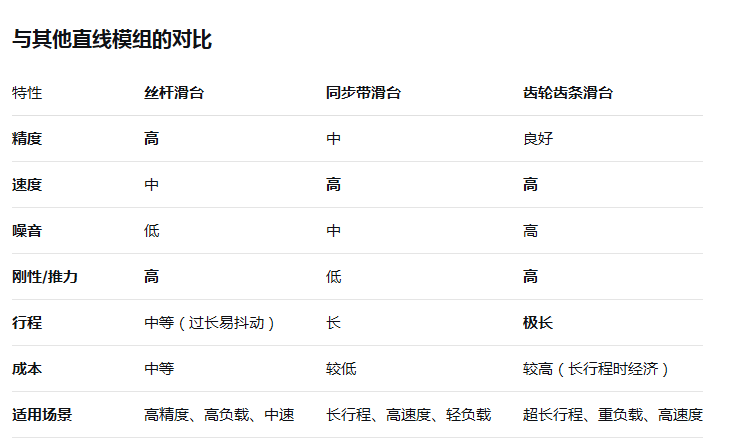

丝杆滑台以其优异的精度、刚性和控制性能，成为了自动化设备中实现精密直线运动的中流砥柱。其技术成熟、选型方便、性价比高，是工程师在设计和构建自动化系统时最常用、最可靠的解决方案之一。
