高精度齿轮齿条直线模组的设计与实现

齿轮齿条滑台是一种将旋转运动转换为直线运动的机械传动机构。它主要由三个核心部分组成：

1. 齿轮：一个与电机（如伺服电机或步进电机）输出轴连接的圆柱形齿轮。

2. 齿条：一根带齿的直条型构件，可以看作一个被“展开”的齿轮。

3. 滑台（或滑块、滑座）：安装在直线导轨上，承载工作负载，并与齿条固定连接（或本身就是一体）。

工作原理：当电机驱动齿轮旋转时，齿轮与齿条啮合，由于齿条是固定不动的，齿轮的旋转运动就会转化为自身的直线运动，从而带动与之连接的滑台沿着导轨做精确的直线往复运动。

主要特点与优势

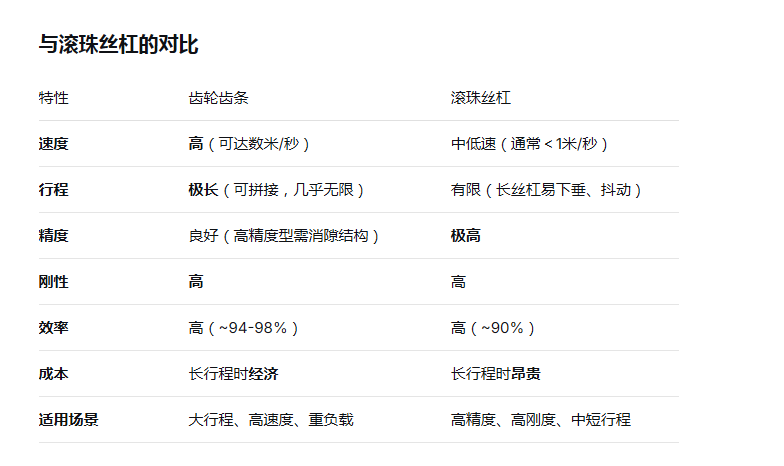

1. 高速度：相比于滚珠丝杠，齿轮齿条传动可以实现非常高的直线运动速度（可达每秒数米）。

2. 长行程：齿条可以通过多段拼接轻松实现很长的行程（可达数十米），而滚珠丝杠在长行程下会因自重产生下垂和振动。

3. 高刚性：能够承受较大的载荷，传动结构坚固耐用。

4. 高效率：传动效率较高，通常在90%以上。

5. 结构简单，维护方便：组成部件标准化程度高，易于安装和维护。

关键组成部分

一个完整的齿轮齿条滑台系统通常包括：

• 驱动单元：伺服电机/步进电机 + 减速机（通常需要减速机来增大输出扭矩）。

• 齿轮：精密斜齿轮（比直齿轮运行更平稳、噪音更小）或直齿轮。

• 齿条：与齿轮配套的精密齿条，材质通常为合金钢，经淬火处理以提高耐磨性。

• 直线导轨：保证滑台运动精度和承载能力的关键部件，如滚珠直线导轨或滚柱直线导轨。

• 滑台/滑块：安装工作件的平台。

• 轴承座与支撑单元：用于安装和固定齿条与导轨，确保其平行度和直线度。

• 润滑系统：自动或手动润滑，以减少磨损、降低噪音和延长寿命。

应用领域

齿轮齿条滑台因其高速度、长行程和重载能力，被广泛应用于：

• 龙门式机床：如激光切割机、等离子切割机、水刀、大型数控铣床的X/Y轴驱动。

• 自动化生产线：物料搬运、大型工件的定位和转移。

• 机器人技术：作为大型直角坐标机器人的直线运动轴。

• 立体仓库：堆垛机的水平行走驱动。

• 航空航天：用于大型部件的装配和定位。

• 舞台设备：剧院中布景和灯光的快速移动。

设计与选型要点

在设计或选型齿轮齿条滑台时，需要考虑以下几个关键参数：

1. 负载与力矩：

   • 负载质量：需要移动的工件及滑台本身的总质量。

   • 力矩：由于负载重心偏移而产生的倾覆力矩（Mx, My, Mz）。

2. 运行速度与加速度：确定所需的最大速度和加速度，这直接决定了电机功率和扭矩需求。

3. 定位精度与重复定位精度：

   • 精度：受齿条加工精度、安装精度、齿轮侧隙（背隙）等因素影响。

   • 消除背隙：对于高精度应用，常采用双齿轮消隙机构（两个齿轮预紧在齿条两侧，消除啮合间隙）。

4. 模数与压力角：

   • 模数：决定齿轮齿条牙齿大小的关键参数。模数越大，承载能力越强。常见模数有1, 1.5, 2, 2.5, 3, 4, 5等。

   • 压力角：通常为20°，这是标准值。

5. 电机与减速机选型：

   • 根据负载、速度和加速度计算所需的输出扭矩和转速。

   • 选择合适的减速比，以在电机额定转速下获得理想的速度，并放大扭矩。



总结

齿轮齿条滑台是实现长行程、高速度直线驱动的理想解决方案。它的成功应用依赖于精心的设计和选型，包括对负载、速度、精度要求的综合考量，以及对齿轮齿条参数、电机和减速机的正确匹配。在自动化、机床和重型装备领域，它扮演着不可或缺的角色。

如果您有具体的应用场景或参数需求，可以进行更深入的探讨。
