追求速度与成本？皮带滑台或是你的最佳选择

追求速度与成本？皮带滑台或是你的最佳选择

皮带滑台，也称为同步带直线模组，其核心动力传输部件是同步带和同步带轮。电机驱动主动轮，通过同步带将旋转运动转化为滑台的直线运动。

工作原理与结构组成

一个典型的皮带滑台通常包含以下几个关键部分：

• 同步带： 带齿的橡胶或聚氨酯带，与带轮啮合，传递动力且无相对滑动，保证传动精度。

• 带轮： 包括主动轮（电机侧）和从动轮（另一端），齿形与同步带匹配。

• 电机： 通常是伺服电机或步进电机，为系统提供精确的动力和控制。

• 导轨与滑块： 承担导向和承载的作用，确保移动平台只做精确的直线运动，而非跟着皮带转动。常见的有直线导轨和滚珠衬套。

• 本体（型材或板件）： 支撑和连接所有其他部件的基体。

• 移动滑板： 安装负载的平台，与皮带连接，在导轨上滑动。

突出特点与优势

1. 高速度

   • 这是皮带滑台最显著的优势。由于是柔性带传动，其理论移动速度可以非常快（常见可达1-3米/秒，甚至更高），远高于滚珠丝杠滑台。

2. 长行程

   • 制作长行程的皮带滑台相对容易且成本可控。而滚珠丝杠在长行程时会产生下垂、抖动和临界转速问题，制造和成本都会急剧上升。

3. 成本效益高

   • 在需要高速、长行程的应用中，皮带滑台的制造成本通常远低于具有同等行程和速度的丝杠滑台，性价比非常突出。

4. 运行安静、清洁

   • 相比链条和齿轮传动，同步带传动噪音更小，且无需润滑，不会产生油污，适合洁净环境。

5. 维护简单

   • 结构简单，维护需求低。主要维护工作是检查并调整皮带的张紧力。

缺点与局限性

1. 精度和定位精度相对较低

   • 由于皮带本身具有弹性，在启动和停止时会产生弹性变形，导致定位偏差。其重复定位精度通常仅在±0.1mm到±0.05mm量级，远低于滚珠丝杠（可达±0.01mm甚至更高）和DD马达。

2. 刚性较差

   • 皮带的刚性远低于金属丝杠。在承受较大负载或遇到较大阻力时，皮带可能会拉伸或跳齿，不适合需要大推力或高切削力的场合。

3. 存在背隙

   • 虽然同步带传动本身无滑差，但经过长期使用，皮带与带轮的啮合间隙可能会增大，产生背隙。虽然可通过张紧机构缓解，但无法完全根除。

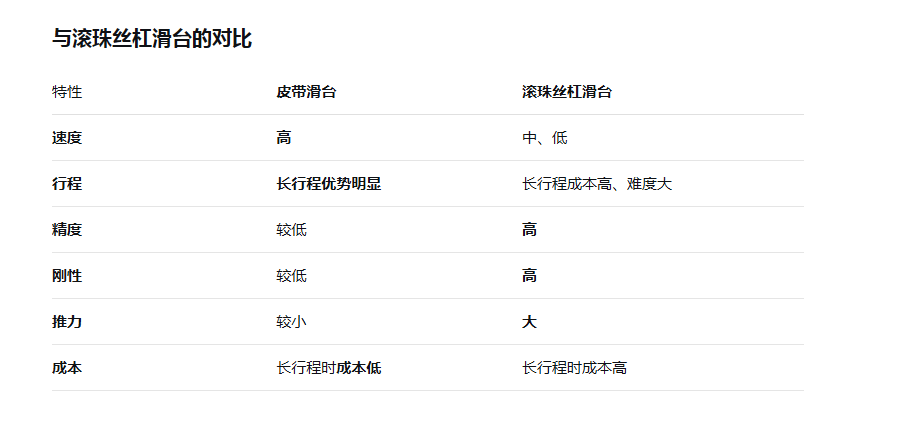

典型应用领域

皮带滑台非常适合那些对速度要求高于绝对精度要求的场合：

• 物料搬运与分拣： 快递分拣线、仓库AGV小车上的移载机构。

• 喷涂与点胶： 需要快速往复运动的自动化喷涂设备、大面积点胶设备。

• 激光打标与切割： 在非金属材料（如服装、皮革、木材）上进行高速打标和切割。

• 包装与灌装： 产品在产线上的快速定位与转移。

• 自动化检测： 视觉检测系统中，带动相机快速扫描产品。

• 门式（Gantry）机器人： 作为龙门架的一个或多个轴，实现大范围、高速的运动。

选型要点

1. 行程与速度： 明确设备需要的最大移动距离和运行速度。这是决定是否选用皮带滑台的首要因素。

2. 负载与精度： 估算负载的重量和所需的定位精度。如果负载重或精度要求高，需要谨慎评估，或考虑丝杠滑台。

3. 电机选型： 根据负载、速度和加速度计算所需的扭矩，选择合适的伺服或步进电机。

4. 皮带与带轮： 根据传递的功率和速度选择合适的皮带型号（如HTD、GT、T型等）和带宽。

总结

皮带滑台是解决高速、长行程直线运动需求的经济且高效的方案。它在精度和刚性上做出妥协，换来了速度和成本上的巨大优势。在自动化产线、物流、轻工行业中，它扮演着无可替代的“快跑者”角色。
