什么是KK模组滑台？

什么是KK模组滑台？

KK模组是一种集成化的直线模组，其名称通常源于厂商的型号命名（如“KK60”可能指滑台宽度为60mm）。它本质上是一个将滚珠丝杠传动 与直线导轨导向 精密集成在一个紧凑型铝制壳体内的标准化模块。

其核心设计哲学是：即插即用，简化设计。用户无需再分别购买丝杠、导轨、轴承座、滑块和基座，然后进行复杂的对齐和安装。KK模组提供了一个已经完美组装并调试好的整体单元。

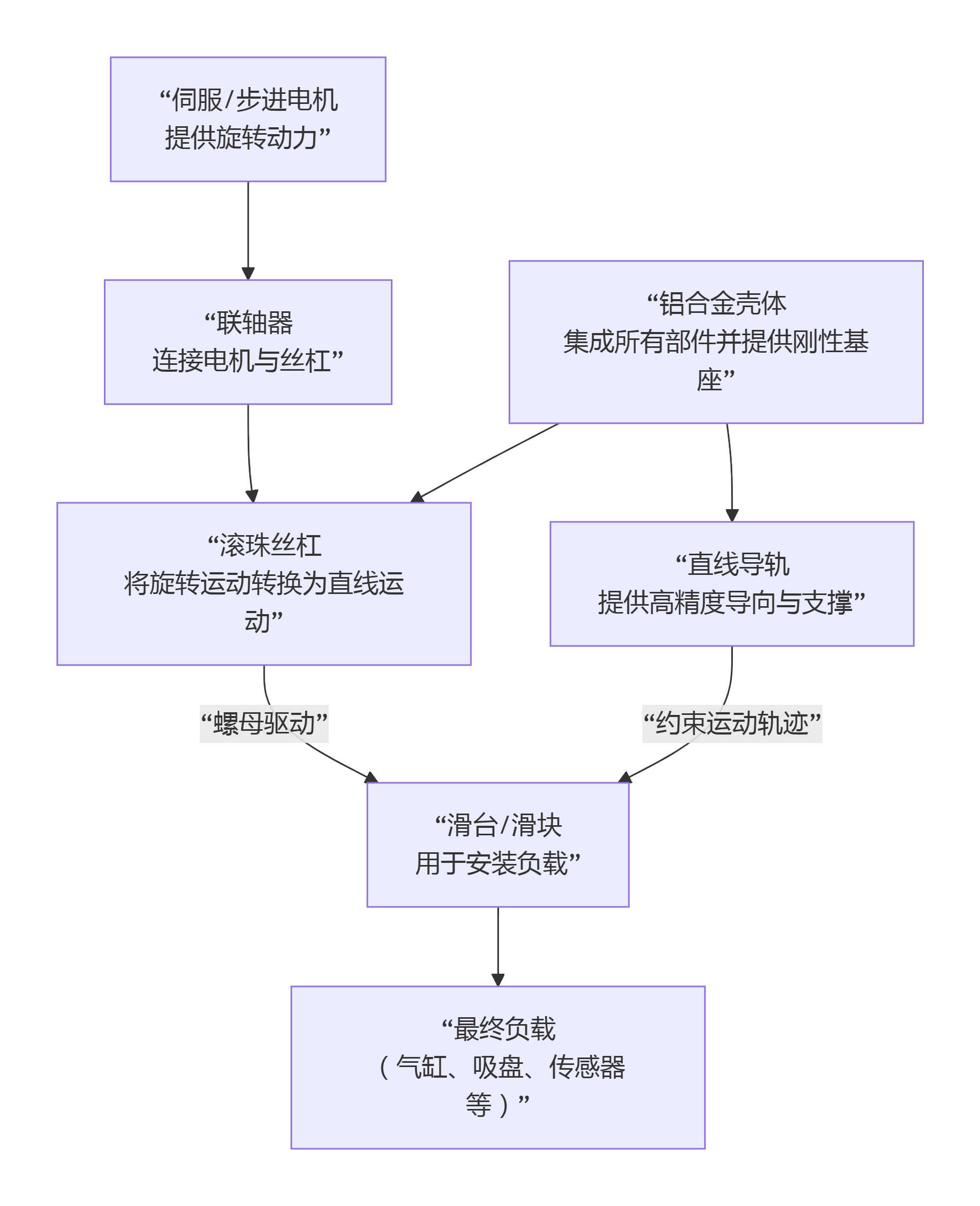

为了更直观地理解其内部结构和工作原理，我们可以通过下图查看其核心构成与动力传递路径：

二、核心特点与优势

KK模组的设计带来了诸多优势，使其成为自动化工程师的“心头好”：

1. 高精度与高刚性

   • 预紧安装： 内部的滚珠丝杠和直线导轨在出厂时已经过预紧和精确对齐，确保了高的重复定位精度（通常可达±0.01mm）和运动刚性。

   • 消除对齐误差： 避免了用户自行安装可能产生的不同心、不平行等问题。

2. 模块化与易于安装

   • 即插即用： 用户只需将其固定在机架上，安装好电机和负载即可使用，极大地缩短了设备的设计、装配和调试周期。

   • 简化设计： 工程师只需根据负载、速度和精度要求从产品目录中选择型号，无需进行复杂的机械结构设计。

3. 紧凑型设计

   • 将传动和导向系统高度集成在一个狭窄的壳体内部，节省了安装空间，结构非常紧凑。

4. 高性价比

   • 由于是标准化、批量生产的产品，其成本通常低于用户自行采购所有零件并组装的总和。

5. 易于组合成多轴系统

   • KK模组可以通过标准的连接板轻松地搭建出XY双轴平台、XYZ三轴直角坐标机器人或龙门架系统，扩展性极强。

三、内部结构与工作原理

结合上图，其工作流程如下：

1. 动力输入： 伺服电机或步进电机通过联轴器 与模组内部的滚珠丝杠 直接连接。

2. 运动转换： 电机带动丝杠旋转，丝杠上的螺母 将旋转运动转换为直线运动。

3. 负载驱动与导向： 螺母与上方的滑台（滑块） 固定连接，从而驱动滑台直线运动。与此同时，滑台也与直线导轨 的滑块部分连接，导轨承担了所有来自负载的力（垂直、侧向、倾覆），确保滑台平稳、精确地沿着既定轨迹运动，而不会发生卡滞或偏移。

4. 壳体作用： 整个机构由高刚性的铝合金壳体 包裹和支撑，它既是安装基体，也保护内部精密部件免受灰尘和切屑的污染。

五、典型应用场景

KK模组因其小巧、精密、可靠的特性，被广泛应用于各种自动化设备中：

• 精密检测设备： CCD视觉检测、产品尺寸测量。

• 半导体与电子制造： 芯片搬运、点胶机、线路板检测、SMT设备。

• 激光加工： 小型激光打标、雕刻、切割。

• 生物医疗设备： 自动化样本分析仪、移液机器人。

• 小型自动化产线： 零件的精密取放、装配、定位。

结论

KK模组滑台是工业自动化技术走向标准化、模块化的杰出代表。 它将复杂的精密机械工程“封装”在一个易于使用的铝壳内，为工程师提供了一个可靠、高效、且成本优化的直线运动解决方案。在选择时，只需明确自身的负载、速度、精度和行程需求，即可快速选出合适的型号，极大地推动了自动化设备的快速开发与部署。
