什么是齿轮齿条滑台？

什么是齿轮齿条滑台？

齿轮齿条滑台是一种将旋转运动精确转换为直线运动的机械系统。其核心原理可以概括为：一个旋转的齿轮 与一条固定的、带齿的条 相互啮合，当齿轮转动时，它会沿着齿条“行走”，从而驱动与齿轮连接的整个滑台部件产生直线位移。

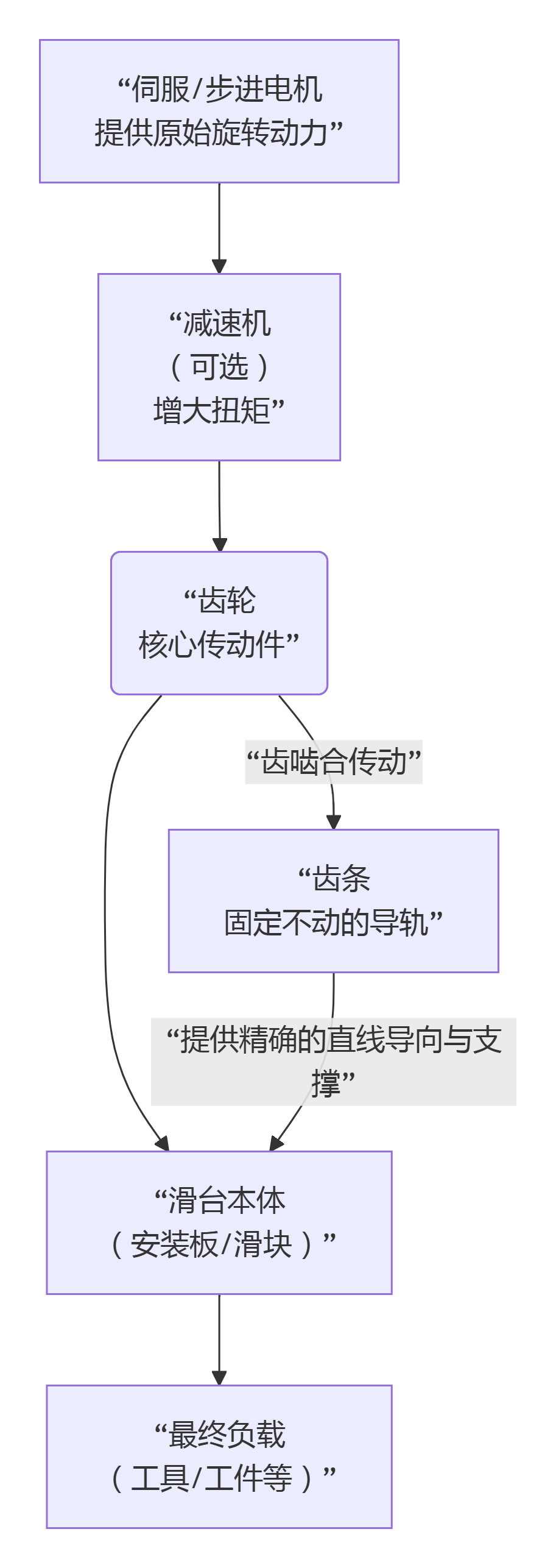

为了更直观地理解其工作原理和组成部分，我们可以通过下图查看其核心构成与动力传递路径：

二、核心组成部分详解

结合上图，每个组成部分的功能如下：

1. 驱动源 - 伺服/步进电机

   • 提供最原始的旋转动力和精确的转速、转角控制。

2. 传动核心 - 齿轮与齿条

   • 齿轮： 安装在电机输出轴上，是主动部件。其模数、齿数等参数需要与齿条严格匹配。

   • 齿条： 可以看作是被展开成直线形的齿轮。它通常被固定安装在机床床身或基座上，是从动部件。齿条的长度决定了滑台的最大行程。

3. 承载与导向 - 滑台本体与导轨

   • 滑台本体（或称滑块、安装板）是用于安装负载（如主轴、工具头）的平台。

   • 导轨和滑块为滑台提供高精度、高刚性的直线导向和支撑，承受来自负载的垂直力、侧向力和倾覆力矩，确保滑台平稳运行，而不会卡死或产生过大的晃动。这是实现高精度的关键保障。

4. 关键附件 - 减速机

   • 功能： 降低电机输出转速，同时增大输出扭矩。这对于驱动重负载或需要大加速的场合至关重要。

   • 类型： 精密行星减速机是最常见的选择，它能有效提升系统的刚性和控制分辨率。

     三、核心特点与优劣分析

     与之前讨论的皮带滑台、直接驱动滑台相比，齿轮齿条滑台有其独特的定位：

     优势：

     1. 高承载能力： 齿轮和齿条均由金属（如合金钢）制成并经过热处理，强度高，能够传递巨大的力和扭矩，非常适合重型负载。

     2. 长行程优势： 齿条可以无限接长，实现理论上无限长的行程，这是丝杠和皮带都无法比拟的。使其在龙门架、大型机床、行程很长的自动化线上成为唯一选择。

     3. 高刚性： 金属间的刚性啮合，使得系统在运动中几乎没有弹性变形，定位稳定，刚性好。

     4. 高速度潜力： 在保证精度和润滑的前提下，可以实现很高的直线运动速度（可达数米/秒）。

     5. 维护相对简单： 结构坚固耐用，寿命长。

     劣势：

     1. 存在背隙问题： 齿轮和齿条之间必须存在微小的啮合间隙，否则会因热膨胀或制造误差而卡死。这个间隙就是背隙，它会导致双向运动时产生空程误差，影响定位精度。

     2. 精度相对受限：

        • 单根齿条的精度有限，很难达到微米级。

        • 多根齿条拼接时，接缝处的精度控制是一大挑战。

     3. 噪音与振动： 高速运行时噪音较大，对润滑要求高，否则磨损会加剧。

     4. 需要高效的润滑系统： 尤其是长行程应用，需要配备自动润滑装置来保证寿命和性能。

     ---

     四、关键技术：如何消除背隙？

     背隙是齿轮齿条传动的主要矛盾，解决方案至关重要：

     • 双齿轮消隙机构： 这是最主流的方法。在一个滑台上安装两个相同的齿轮，通过弹簧或蝶形弹簧迫使它们向齿条齿廓的两个相反方向啮合，从而从物理上消除了正反方向转换时的间隙。

     • 斜齿齿轮齿条： 斜齿啮合更平稳，重合度更高，噪音更小，也能在一定程度上改善背隙问题。

     ---

     五、应用场景

     齿轮齿条滑台是重型、长行程应用的绝对主力：

     • 大型数控机床： 龙门式加工中心、激光切割机、水刀切割机的X、Y轴驱动。

     • 机器人技术： 大型桁架机器人、直角坐标机器人的直线运动轴。

     • 自动化生产线： 物料搬运、大型装配线。

     • 特种设备： 升降台、舞台设备、雷达天线驱动。

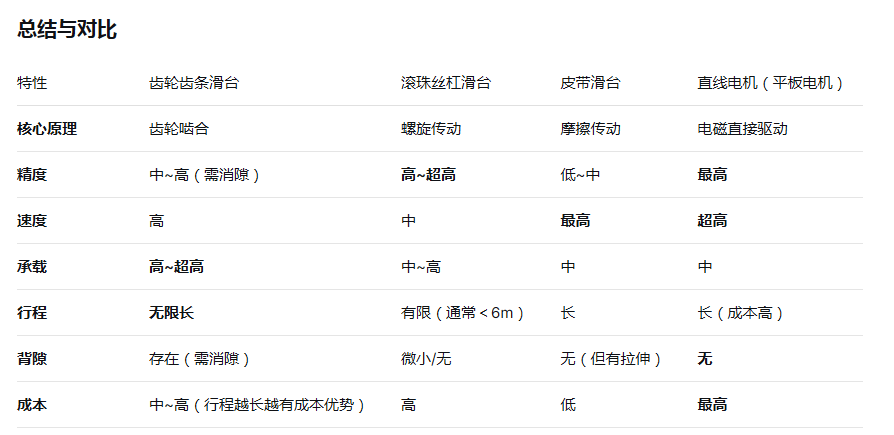

   • 结论： 齿轮齿条滑台是解决大负载、长行程、高速度综合需求的最佳技术方案之一。它在精度上虽不及顶级滚珠丝杠和直线电机，但通过消隙技术和精密制造，完全可以满足绝大多数工业应用的要求，在大型工业装备领域具有不可替代的地位。
