什么是平板电机动定子？

什么是平板电机动定子？

平板电机是一种直接产生直线运动的电机，其“动子”和“定子”都被压扁并展开在一个平面上，形成了独特的结构。

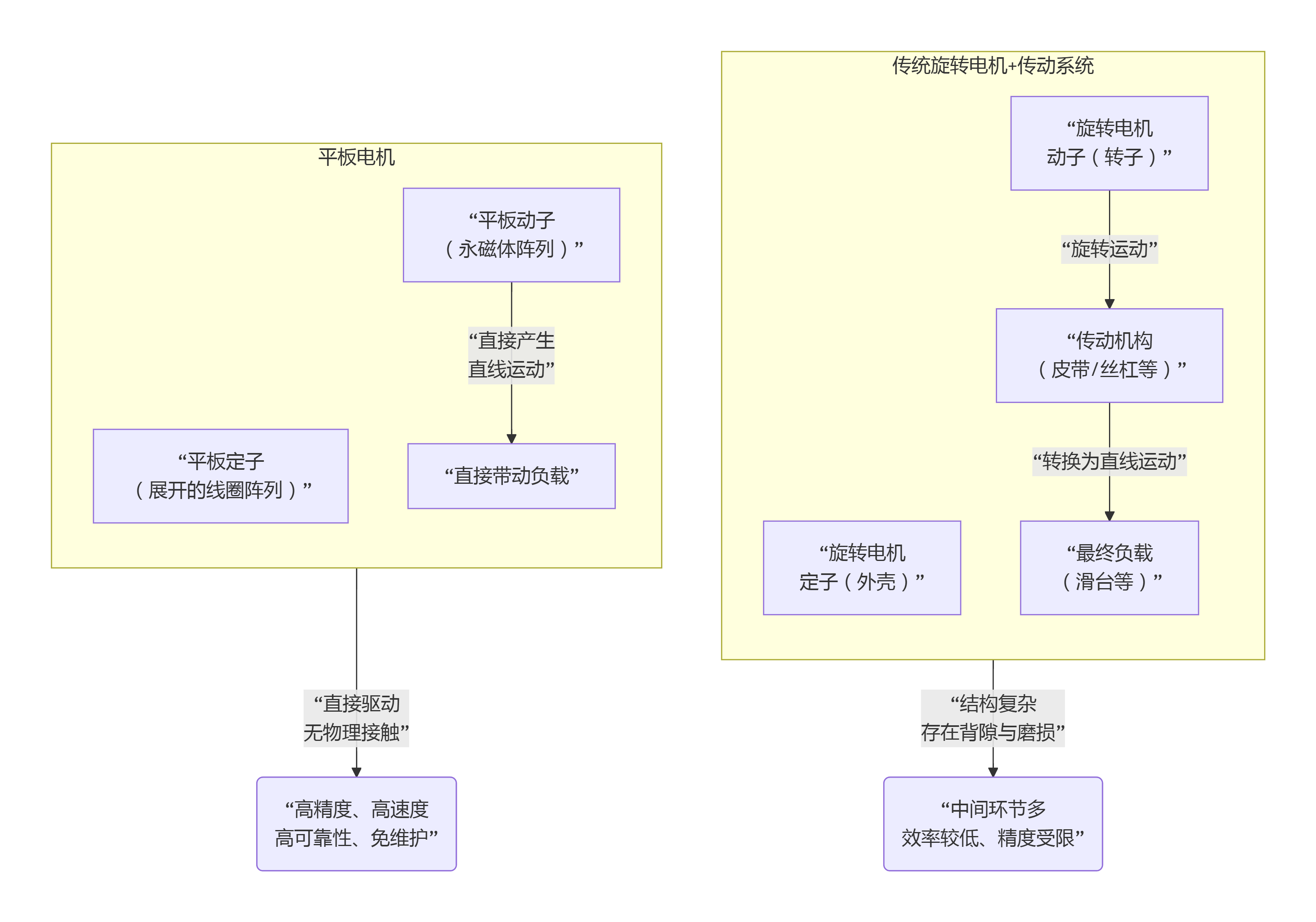

为了更好地理解其革命性，我们首先通过下图对比传统旋转电机与平板电机的结构差异：

从上图可以看出，平板电机的核心原理是“直接驱动”。其核心组成部分包括：

1. 定子 - 线圈阵列

• 形态： 通常是一块平坦的PCB板（印刷电路板）或精密排布的线圈组，固定不动。

• 功能： 当按特定顺序给这些线圈通电时，会产生一个行波磁场（或称为“推力矢量”）。

• 特点： 这个磁场不是旋转的，而是在平面方向上定向移动的。

2. 动子 - 永磁体阵列

• 形态： 是一块板状结构，上面紧密排列着交替极性（N-S-N-S）的永久磁铁。

• 功能： 动子与定子面对面安装，中间保持一个极小的气隙（非接触）。它“感受”到定子产生的移动磁场，并被磁场“牵引”着做直线运动。

• 特点： 动子直接与负载（例如机器人臂、检测探头、传送带）连接，无需任何中间转换机构。

二、核心特点与优势

基于上图展示的直接驱动原理，平板电机相比传统“旋转电机+传动机构”的方案，具有颠覆性的优势：

1. 高精度与高分辨率

   • 无背隙： 因为没有丝杠、齿轮等，从根本上消除了背隙问题。

   • 直接驱动： 负载直接与动子连接，控制环内的刚性极高，响应极其迅速，定位精度可达微米甚至纳米级。

2. 高速度与高加速度

   • 轻量化动子： 动子部分只有磁铁和安装板，非常轻便。

   • 无机械限制： 速度不受丝杠转速或皮带强度的限制，加速度可以轻松达到10G以上。

3. 零维护与高可靠性

   • 非接触运动： 动定子之间无物理接触，没有磨损。不需要润滑，寿命极长。

   • 清洁无污染： 不会产生金属碎屑或油污，非常适合洁净环境（如半导体、液晶面板、生物医药）。

4. 结构紧凑

   • 将电机直接“集成”到直线运动系统中，节省了安装空间，使设备设计更轻薄。

三、与旋转电机的动定子对比

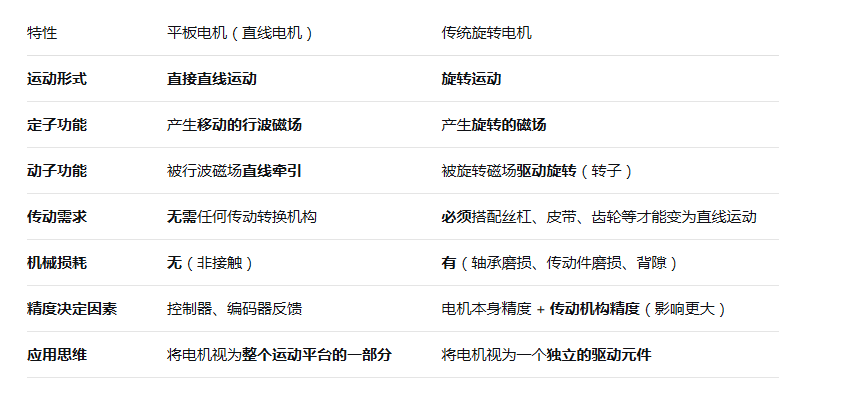

为了更清晰地理解其特殊性，我们将其与您熟悉的旋转电机进行对比：
